100-500m/min خط تولید کاغذ کرافتی دو طرفه با شکل گیری بلند

خط تولید چند سیلندر دابل لانگ فرمینگ، خط تولید کاغذ کرافت

کاربرد:

عمدتا برای ساخت کاغذ کرافت، کاغذ راه راه، کاغذ آستر، کارتن کاغذ و غیره استفاده می شود.

جریان فناوری تجهیزات:

هدباکس بالشتک هوا---دو سیم (لایه بالا و سیم پایه)--- 750/φ800 اسکوت پیش پرس---φ1320 پرس رول جامبو نمدی دوبل---ف1320 پرس رول جامبو نمدی دوبل--- خشک جلو: 20 مجموعه خشک کن Φ1800 میلی متر (ترتیب خشک کن Φ1800 میلی متری 6-8 + φ08) دستگاه اندازه گیری --- بخش خشک عقب: 6 مجموعه خشک کن Φ1800 میلی متری (6) --- تقویم سخت دو رول --- B/M (موقعیت رزرو شده) --- دستگاه چرخش درام از نوع رول افقی.

• پارامترهای فنی اصلی
• 1.1پارامترهای فنی

محصول کاغذی: کاغذ کرافت، تخته تست لاینر

وزن پایه: 110 تا 150 گرم در متر مربع

محاسبه وزن پایه: 112 گرم بر متر مربع

عرض تریم: 3600 میلی متر

عرض قرقره: 3350 میلی متر

عرض سیم: 3800 میلی متر

سرعت نازل: 3650 میلی متر

سرعت کار: 300 متر در دقیقه

سرعت طراحی: 350 متر در دقیقه

سرعت خزیدن: 25 متر در دقیقه

ظرفیت اسمی: 68 تن در روز (112 گرم بر متر، 150 متر در دقیقه، 3300 میلی متر، بازده 100 درصد)

گیج: 4350 میلی متر

نوع درایو: درایو مقطعی مبدل فرکانس AC

چیدمان: چیدمان تک لایه، ماشین دست راست (ایستاده کنار دستگاه قرقره و به سمت ماشین نگاه می کند، سمت درایو در سمت راست است)

1.2 شرایط تکنولوژی 1.2.1 نسبت خمیر

لایه بالایی: خمیر %

لایه پایه: درصد خمیر

1.2.2 گرماژ کاغذ و قوام خمیر

لایه بالایی: قوام خمیر 40 تا 60 گرم بر متر مربع: 0.3 تا 0.6 درصد

لایه پایه: قوام خمیر 70 تا 90 گرم در متر مربع: 0.5 تا 1.0 درصد

1.2.3 پارامترهای فناوری کاغذ

خشکی در پرس: ≥22%

خشکی در خشک کن: ≥44%

خشکی در دستگاه سایزینگ: 92%

خشکی دستگاه اندازه گیری: 65 تا 70 درصد

مقدار چسب اندازه: 2.5 ~ 3 گرم در متر²(هر سطح)، محتوای جامد چسب: 8 تا 12٪

خشکی کاغذ تمام شده: 92%

درصد انقباض افقی (متوسط): ≤4%

کمبود رطوبت افقی: ≤±7.5٪

کسری گرام افقی: ≤±1.0٪

خشکی هنگام بازترکیب هر لایه کاغذ: ≥12%

1.3 کشش بوش سیم و نمد

سیم شکل دهی 8kN/m 7kN/m

نمد 5kN/m 4kN/m

سیم خشک 5kN/m 3kN/m

1.4 الزامات مربوط به آب، برق، بخار و هوای فشرده 1.4.1 آب شیرین و آب شفاف

مورد نیاز: خالص، بی رنگ، شن و ماسه حذف شده است.

فشار: 3MPa،0.4MPa دو نوع

دریچه PH: 6-8

منبع تغذیه 1.4.2

ولتاژ موتور: 380/220±5٪

ولتاژ کنترل: 24 ولت

فرکانس: 50HZ±1%

1.4.3

فشار بخار: حداکثر فشار کاری خشک کن: 0.5 مگا پاسکال

1.4.4 سیستم هیدرولیک

فشار اسمی: 16 مگاپاسکال

تنظیم فشار کاری: 14 مگاپاسکال

دقت روغن فیلتر: 20 میکرومتر

دمای تامین روغن: ≤30℃

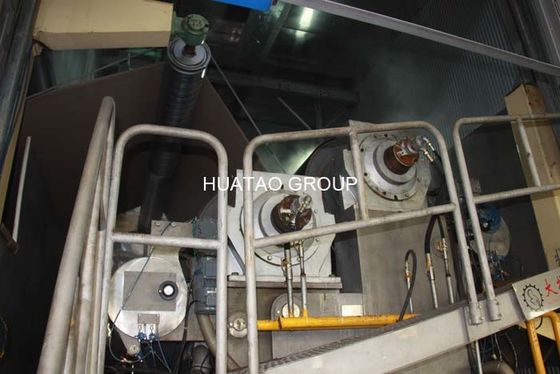

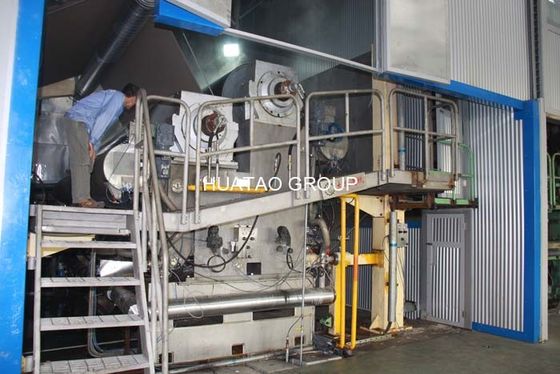

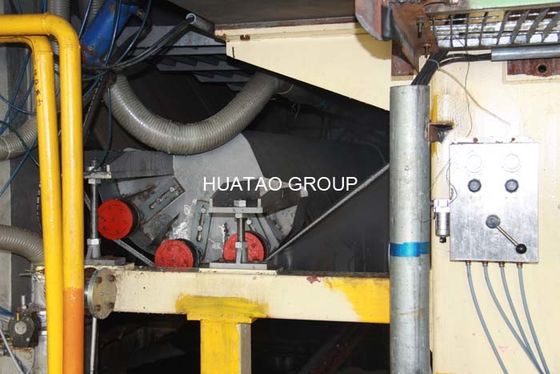

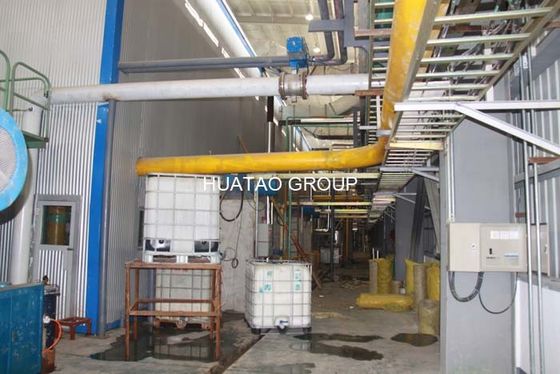

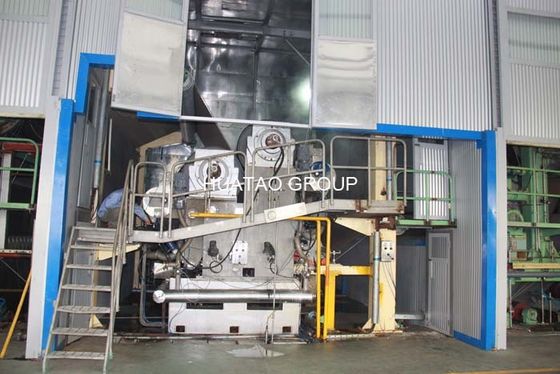

عکس ها:
