چند سیلندر خط تولید کاغذ کرافت با دو شکل طولانی

خط تولید چند سیلندر بلند ، قالب بلند ، خط تولید کاغذ کرافت

کاربرد:

عمدتا برای ساخت کاغذ کرافت ، کاغذ راه راه ، کاغذ بوش ، کارتن کاغذ ، و غیره استفاده می شود ،

جریان فن آوری تجهیزات:

جعبه کوسن هوا --- سیم مضاعف (سیم بالا و پایه اصلی) --- پیش فشار برش فلزی 750 / ف800 --- φ1320 مطبوعات غلتکی غلتکی دوتایی احساس --- φ1320 مطبوعات غلتکی جامد دوتایی - - جلوی خشک: 20 ثانیه دستگاه خشک کن Φ1800mm (آرایش 6 + 8 + 8) --- دستگاه اندازه گیری φ800 / φ800 --- بخش خشک عقب: 6 عدد خشک کن Φ1800mm (6) --- کولر سخت گیر دو رول --- B / M (موقعیت رزرو شده ) --- دستگاه چرخش طبل افقی از نوع افقی.

• پارامترهای اصلی فنی
• 1 پارامترهای فنی 1 .1

محصول کاغذ: کاغذ کرافت ، تخته تست بوش

وزن پایه: 150 110 110 گرم در متر مربع

وزن پایه را محاسبه کنید: 112 گرم در متر مربع

عرض تر و تمیز: 3600 میلی متر

عرض حلقه: 3350 میلی متر

عرض سیم: 3800 میلی متر

سرعت نازل: 3650 میلی متر

سرعت کار: 300 متر در دقیقه

سرعت طراحی: 350 متر در دقیقه

سرعت خزیدن: 25m / min

ظرفیت اسمی: 68 تن در روز (112 گرم در دقیقه ، 150 متر در دقیقه ، 3300 میلی متر ، 100٪ راندمان)

سنج: 4350 میلی متر

نوع درایو: درایو مقطع مبدل فرکانس AC

ترتیب: طرح یک لایه ، دستگاه راست

شرایط فن آوری 1.2.1 نسبت پالپ

برگه برتر: pulp٪

پایه پایه: خمیر٪

دستور زبان کاغذ و قوام پالپ 1.2.2

دسته بالا: قوام پالپ 60 40 40 40 40 مترمربع: 0.6 0.3 0.3

پایه پایه: قوام پالپ 90 ～ 70 گرم / متر مربع: 1.0 0.5 0.5

پارامترهای فناوری کاغذ 1.2.3

خشکی به مطبوعات: ≥22٪

خشکی به خشک کن: ٪44٪

خشکی به دستگاه اندازه: 92٪

خشکی از دستگاه اندازه: 70 65 65

اندازه چسب اندازه: 2.5 ~ 3/3 متر مربع (هر سطح) ، مقدار جامد چسب: 12 8 8

خشکی کاغذ تمام شده: 92٪

درصد انقباض افقی (متوسط): 4٪

کسری رطوبت افقی: 5 7.5 ≤

کسری گرامر افقی: 1.0 ≤٪

خشکی هنگام نوترکیب هر کاغذ سفالی: ٪12٪

تنش 1.3 باند سیم و احساس

تشکیل سیم 8kN / m 7kN / m

احساس 5kN / m 4kN / m

سیم خشک 5kN / m 3kN / m

1.4 مورد نیاز آب ، برق ، بخار و هوای فشرده 1.4.1 آب شیرین و آب شفاف

مورد نیاز: خالص ، بی رنگ ، ماسه پاک شده است.

فشار: 3MPa ، 0.4MPa دو نوع

دریچه PH: 6-8

منبع تغذیه 1.4.2

ولتاژ موتور: 380/220 ± 5٪

ولتاژ کنترل: 24 ولت

فرکانس: 50HZ H 1٪

1.4.3

فشار بخار: حداکثر. فشار کار خشک کن: 0.5MPa

1.4.4 سیستم هیدرولیک

فشار اسمی: 16Mpa

فشار کار را تنظیم کنید: 14Mpa

دقت فیلتر روغن: 20μm

تأمین دمای روغن: ≤30

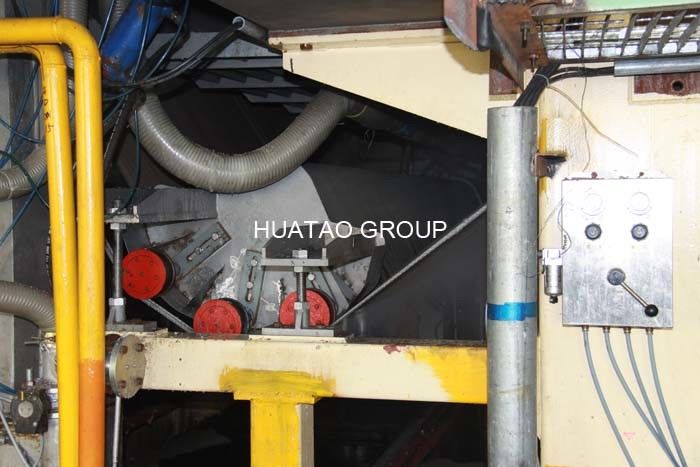

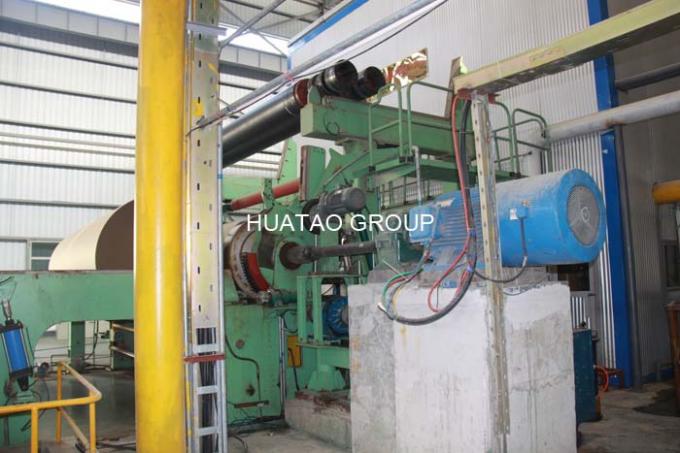

عکس:
