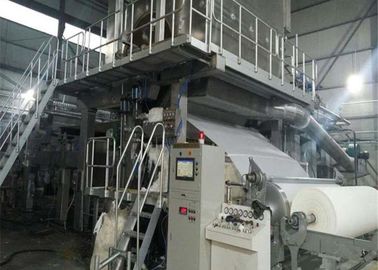

دستگاه کاغذ پارچه ای حساس سابق که سرعت بالا و کارآمد انرژی را تشکیل می دهد

پر سرعت و انرژی - دستگاه کاغذ بافت سابق با کیفیت مناسب

برگه مشخصات فنی

• محصول: کاغذ توالت ، کاغذ حوله ، کاغذ پارچه
• مواد اولیه: خمیر چوب ، خمیر بامبو و غیره
• دستور زبان: 12-45 گرم در هر گرم
• عرض تر و تمیز: 3600 میلی متر
• سرعت کار: 600-800m / min (سرعت خط خشک کن)
• سرعت طراحی: 1000m / min (سرعت خط خشک کن)
• نسبت creping: 28٪
• ظرفیت: 39t / d (محاسبه شده توسط سرعت خط خشک کن 700m / min ، گرامر 15 g / ㎡ ، نسبت creping 28٪)
• سنج: 3800mm-3900mm
• روش درایو: درایو مقطعی ، کنترل فرکانس AC
• ظرفیت نصب شده: 263.5kw (موتور لوازم جانبی شامل نمی شود)
• ابعاد: 18000 * 10500 * 7000 mm (L * W * H)
• قطر چرخش حداکثر: 2000 میلی متر

مقدمه پیکربندی:

• This machine is middle speed crescent former tissue paper machine with single felt , single wire and multi drive point . این دستگاه یک دستگاه کاغذ بافت هلال با سرعت متوسط ​​است که دارای یک تکه احساس ، تک سیم و چند نقطه درایو است. consists of forming section , press section , dryer section , reeling section , drive section , foundation section , control system and so on . شامل بخش تشکیل ، بخش پرس ، بخش خشک کن ، بخش چرخش ، بخش درایو ، بخش پایه ، سیستم کنترل و غیره است.

• بخش تشکیل شامل: جعبه سر ، تشکیل رول ، سینی آب ، قسمت سیم ، داخل مخزن آب سفید ، رول راهنما و پزشک تمیز کردن است.

• Press and dryer section includes one set Φ3330mm yankee dryer , one set touch roll , one set felt circle , frame and so on . بخش مطبوعات و خشک کن شامل یک مجموعه خشک کن Yankee Φ3330mm ، یک رول لمسی مجموعه ، یک دایره مجموعه احساس ، قاب و غیره است. suction touch roll adopts air bag pressurized . رول لمسی مکش تصویب کیسه هوا تحت فشار. one set felt circle connect with forming section , equips with pneumatic guider , electrical stretcher , guide roll , high pressure oscillating spray pipe , low pressure sector spray pipe and felt cleaning device . یک دایره نمد مجموعه با بخش تشکیل ، مجهز به گیدر پنوماتیک ، بروشور برقی ، رول راهنما ، لوله پاشش نوسان فشار بالا ، لوله اسپری بخش فشار کم و دستگاه تمیز کردن احساس می شود. dryer adopts rolling bearing , equips with lubrication system , recycling lubrication . خشک کن یاتاقان نورد را اتخاذ می کند ، مجهز به سیستم روانکاری ، روغن کاری مجدد است.

• Hot wind recycling breath type hood , can finish approx 40% drying capacity . هود نوع تنفس بازیافت باد گرم ، می تواند تقریباً 40٪ ظرفیت خشک کردن را به پایان برساند. hood consists of dry and wet section , both are open type , easy to clean . هود از بخش خشک و مرطوب تشکیل شده است ، هر دو از نوع باز ، تمیز کردن آسان هستند.

• Consists of forming roll , dryer and reeling machine three drive point . شامل تشکیل دستگاه رول ، خشک کن و حلقه چرخ سه نقطه محرک است. forming roll drive is hardened reduce equips with cardan shaft , dryer drive is hollow shaft reduce , reeling machine is hardened reduce . درایو رول سخت می شود تجهیزات مجهز به شافت کاردان را کاهش می دهد ، درایو خشک کن شفت توخالی را کاهش می دهد ، دستگاه چرخش سخت تر می شود. forming section and dryer are independent drive , easy to clean felt wire and for dryer pre-heating . بخش تشکیل و خشک کن درایو مستقل ، تمیز کردن سیم احساس و برای گرمایش خشک کن آسان تر است.

• Reeling machine consists of reeling drum , reeling drum doctor , main arm system , accessory arm system , accessory arm drive system , arc roll spread device , frame and so on . دستگاه قرقره شامل طبل های طبل دار ، پزشک طبل بازویی ، سیستم بازوی اصلی ، سیستم بازوی لوازم جانبی ، سیستم درایو بازوی لوازم جانبی ، دستگاه پخش رول قوس ، قاب و غیره است. reeling drum adopts coupler , equips with AC motor , YZL hardened reduce drive method . طبل حلزونی اتصال کوپلر ، مجهز به موتور AC ، YZL روش کاهش یافته را کاهش می دهد.
•

• نوع مورد / PM	1575	1880	2400	2900	3500	3900
  سرعت طراحی (m / min)	250	250	250	250	250	250
  سرعت کار (متر / دقیقه)	160-230	160-230	160-230	160-230	160-230	160-230
  محدوده GSM (گرم در متر مربع)	30-30	30-30	30-30	30-30	30-30	30-30
  ظرفیت	4-6	5-8	7-10	8-12	10-10	11-18
  قطر خشک کن (میلی متر)	Φ2500-3000	Φ2500-3000	Φ2500-3000	Φ2500-3000	Φ2500-3000	Φ2500-3000
  موتور (کیلو وات)	37-45	45-55	55-75	75-90	90-110	90-110
  سنج (میلی متر)	2400	2800	3400	3900	4500	4800

•
