ماشین برش و بازپیچ کاغذ کنترلی با سرعت بالا

دستگاه برش و چرخاندن رول کاغذ کنترلی با سرعت بالا

دستگاه برش کاغذ یک تجهیزات پردازش کاغذ است که کاغذهای وب پهن را به سیم پیچ هایی با عرض و قطرهای مختلف برش داده و دوباره رول می کند.به طور گسترده در صنعت پردازش کاغذ یا تجهیزات مکانیکی قبل و بعد از چاپ استفاده می شود.


امکانات

1. کاترهای کاغذ از کنترل PLC و صفحه لمسی، کنترل کشش کلاچ پودر مغناطیسی و حالت سیم پیچ مرکزی استفاده می کنند.
2. میزبان تبدیل فرکانس را برای تنظیم سرعت اتخاذ می کند.می تواند به طور خودکار متر، توقف زنگ.اعداد تنش همگی روی صفحه لمسی نمایش داده می شوند.
3. Unwinding از تصحیح خودکار فوتوالکتریک (یا تصحیح اولتراسونیک) برای اصلاح لبه کاغذ تمیز استفاده می کند، به طوری که مواد نامنظم را می توان به طور معمول جدا کرد.
4. چاقوی دایره ای (یا چاقوی مستقیم) برش طولی، دستگاه تخلیه خودکار لبه زباله.
5. قرقره تغذیه دستی (یا پنوماتیک) با میل انبساط هوای آستین مخروطی (3 "یا 6").
6. سیم پیچی محور A، B (نوع انبساط هوا)

ساختار اصلی و اصل کار

دستگاه برش کاغذ از قاب، سیستم انتقال، ماشین آلات جمع کننده و جمع کننده و دستگاه کنترل تنش، جزء کشش، تکیه گاه شکاف، دستگاه تخلیه و تخلیه زباله و غیره تشکیل شده است. این ماده اولیه به تعدادی واحد مستقل بریده می شود، کار آن اصل این است که مواد خام روی شفت تغذیه در یک انتهای کنترل کننده کشش پودر مغناطیسی ثابت می شود تا کشش مورد نیاز مواد خام را حفظ کند و سپس از طریق یک جفت غلتک لاستیکی مواد خام را بکشد و به تعدادی تیغه برش دهید. .سپس از طریق راهنمای غلتک راهنمای A، B حلقه سیم پیچ محصولات به پایان رسید.درایو آن توسط غلتک لاستیکی کشش موتور اصلی و عملیات سنکرون شفت دریافت کننده برای دستیابی به هدف کشش و مواد نهایی هدایت می شود.

1. قاب و سیستم انتقال: قاب از پانل های دیواری چپ و راست، مهاربندها و ماشین آلات تغذیه تشکیل شده است.سیستم محرک عمدتاً برای کشیدن مواد، سیم پیچی استفاده می شود، با تبدیل فرکانس تنظیم کننده سرعت بدون پله قدرت موتور از طریق عملکرد غلتک کشش موتور تسمه V، غلتک لاستیکی اصلی و غلتک کشش رانده شده، مواد خام چسبنده و همزمان با عملیات کشش راه رفتن است. از طریق غلتک کشش فعال محور چاقو دایره محور عملیات همزمان و دستیابی به الزامات برش بهتر، از طریق دور پایین تر ابزار گرد درایو سیم پیچ درایو A و سیم پیچ B عملیات همزمان، به طوری که برای رسیدن به هدف از مواد.

2. مکانیسم دریافت مواد و دستگاه تنش: مکانیسم دریافت مواد عمدتاً از زنجیره، چرخ سنکرون، کلاچ پودر مغناطیسی و شفت انبساط هوا و سایر قطعات تشکیل شده است.با یک موتور جداگانه کنترل دو حلقه عملیات، تا زمانی که پودر مغناطیسی کلاچ تنظیم جریان، می تواند اندازه تنش شفت دریافت را تغییر دهد.

3. جزء کششی: جزء کششی عمدتاً از یک جفت تخت کششی و تعدادی غلتک آلومینیوم سخت اکسید شده تشکیل شده است که در جمع کردن مواد اولیه برای سیم پیچی محصولات نهایی نقش دارد.نیروی آن از موتور از طریق گیربکس تسمه V به تخت های کششی فعال می آید تا آن را به کار ببرد.

4. قفسه ابزار برش: قفسه ابزار برش با برش چاقو گرد، برش چاقو مستقیم.دسته عامل می تواند فاصله برشی بین دهانه تیغه گرد و شیار آستین بالشتک را با حرکت دادن چاقوی گرد به صورت محوری از طریق CAM صفحه تنظیم کند.

5. سیم پیچ و تخلیه زباله: زباله ها از طریق مجرای هوا با استفاده از نیروی باد دمنده تخلیه می شوند.

6. مکانیسم تغذیه و اصلاح خودکار: مکانیسم تغذیه عمدتاً دارای شفت تغذیه، بلوک پشتیبانی، سیلندر، پایه، صندلی متحرک چپ و راست و سایر اجزای دستگاه یکسو کننده اتوماتیک است: شروع فوتوالکتریک، غلتک راهنمای یکسو کننده، براکت چپ و راست، صفحه متحرک یکسو کننده، توپ مهره و پیچ، موتور سنکرون و کلید محدود چپ و راست.


نصب ماشین و تنظیم استفاده

پس از بسته بندی دستگاه باید یکپارچگی دستگاه بررسی شود تا بررسی شود که آیا در حین حمل و نقل و غیره آسیبی وجود دارد یا خیر. پس از بازرسی می توان سطح کالیبراسیون را روی یک پایه صاف و محکم نصب کرد.پس از نصب و کالیبره شدن دستگاه، بررسی کنید که آیا تمام قطعات سالم هستند، آیا پیچ های اتصال به طور قابل اعتماد سفت شده اند و آیا قطعات متحرک انعطاف پذیر هستند یا خیر.سپس روغن روان کننده مربوطه را در هر قسمت روغن کاری پر کنید، سوخت گیری را بررسی کنید و قبل از راه اندازی دستگاه، خطا را تأیید کنید.قبل از راه اندازی دستگاه، دفترچه راهنمای ضمیمه شده با دستگاه را به دقت بخوانید.به آرامی شروع کنید و سپس به آرامی سرعت برش را افزایش دهید تا به حالت عادی برسد.

مشخصات فنی

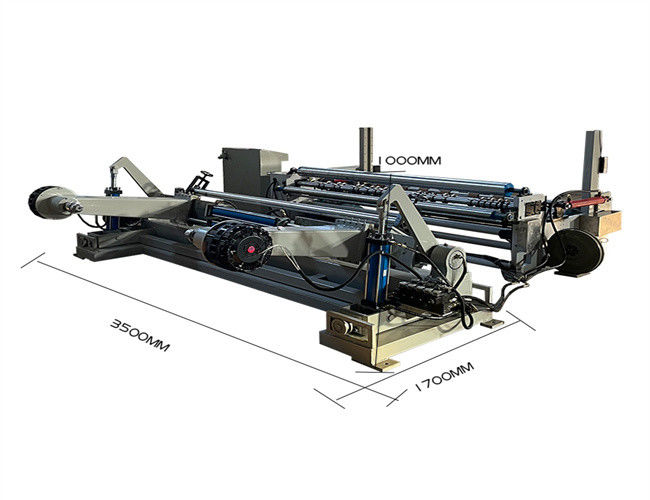

عکس ماشین
