جزئیات محصول:
پرداخت:
|
| نام محصول: | پشتیبان رول | شفت غلتکی: | فولاد کربن Q235 |
|---|---|---|---|
| طول عمر: | بیش از 30000 ساعت | سختی: | ساحل (A) 5±63 درجه |
| طول غلتک: | 150 میلی متر تا 3500 میلی متر | غلتک: | 204، 305 و 306 |
| برجسته: | غلتک نوار نقاله صنعتی صاف,غلتک حمایت کننده قوی,غلتک پشتیبانی برای تجهیزات معدن |
||

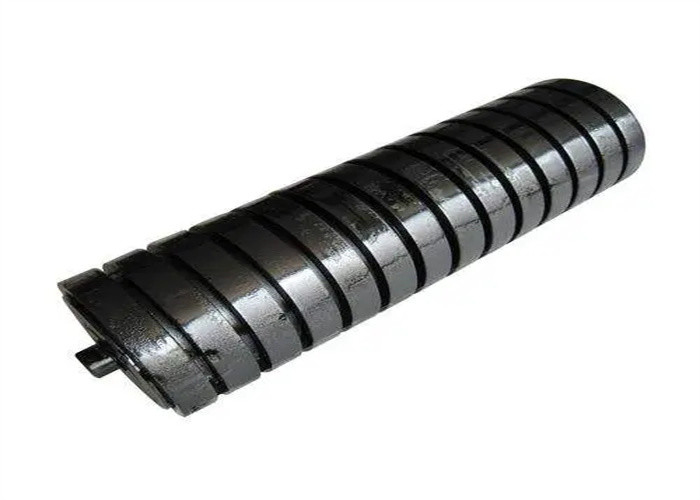

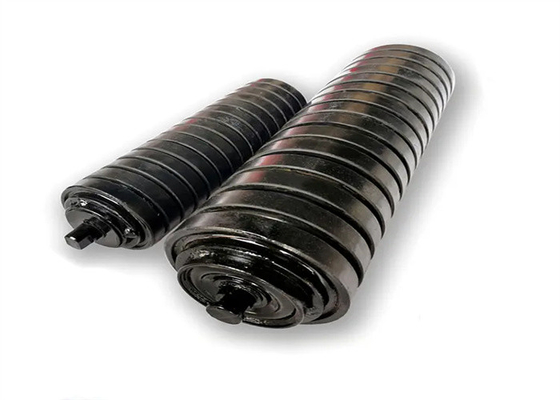

رول پشتیبان روان، محکم و بادوام برای تجهیزات معدن
توضیحات رول پشتیبانی
پالت های بلبرینگ بر روی شاخه های بارگذاری شده برای پشتیبانی از تسمه و مواد نصب می شوند.پالت های باربر با توجه به ماهیت موادی که قرار است حمل شوند، به شکل های مختلف بخش حمل قرار می گیرند.به عنوان مثال برای حمل مواد فله معمولاً از سوله های شیاردار برای بهبود بهره وری و جلوگیری از پخش شدن مواد استفاده می شود در حالی که برای حمل مواد فله از سوله های موازی استفاده می شود.
مجموعه پالت شکافدار معمولاً از سه یا چند پره تشکیل شده است که در میان آنها چوب پالت شیاردار سه قسمتی سفت و پالت شیاردار سه قسمتی آویزان رشته ای بسیار رایج است.زاویه مخروطی A چرخ کناری پالت شکافدار را زاویه شیار می نامند که معمولاً 300-350 است.
پشتیبانی از مشخصات رول
| پهنای باند | D | L | بلبرینگ |
| 500 | 89 | 200 | 6204/C4 |
| 650 | 89 | 250 | 6204/C4 |
| 800 | 108 | 315 | 6204/C4 |
| 1000 | 133 | 380 | 6306/C4 |
| 1200 | 159 | 465 | 6308/C4 |
| 1400 | 159 | 530 | 6308/C4 |
پشتیبانی از ویژگی های رول
غلتک های بلبرینگ از غلتک های شیاردار رو به جلو استفاده می کنند، فاصله چیدمان نباید بیشتر از 1200 میلی متر باشد، 1 گروه غلتک مرکزی بالا در هر 10 گروه غلتک یاتاقان، 2 گروه غلتک انتقال در سر و دم.فاصله چیدمان غلتک های یاتاقان قوس محدب نباید از 600 میلی متر بیشتر باشد و فاصله چیدمان غلتک های بلبرینگ در زیر شکاف راهنما نباید بیشتر از 400 میلی متر باشد.غلتک ها از گروه غلتکی سه بخش با قطر 159 میلی متر، زاویه شیار 35 درجه و شیب رو به جلو 2 درجه استفاده می کنند.
