جزئیات محصول:
پرداخت:
|
| نام محصول: | HT7300 شیر کنترل فشار بالا | دمای کار: | -45+540°C ((بر اساس شرایط محل) |
|---|---|---|---|
| فشار اسمی: | PN100،160,220,260,320,420 | درجه بندی فشار: | کلاس ANSI 600،900،1500،2500 |
| روز نامی: | DN6 ¢200 | پایان دادن به اتصالات: | برقی و فلج |
| برجسته: | مستقیم از طریق شیر تنظیم فشار بالا,pn100 دریچه تنظیم فشار بالا,مستقیم از طریق تنظیم کننده گاز با فشار بالا,pn100 high pressure regulating valve,straight through high pressure gas regulator |
||

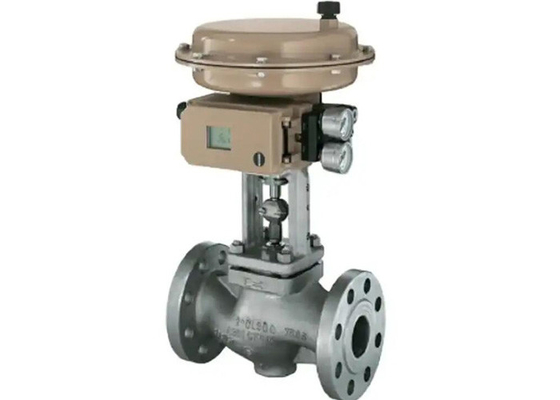

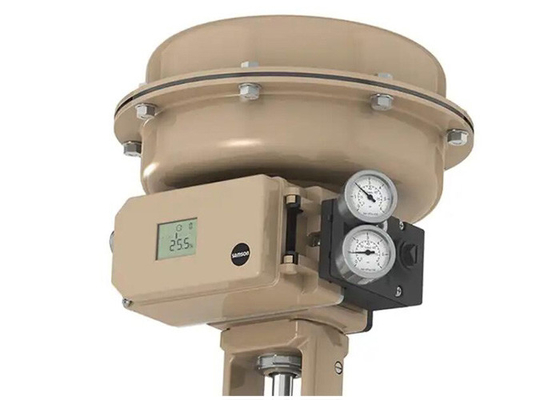

Hotsell HT7300 دریچه تنظیم فشار بالا مستقیم
تجزیه و تحلیل ساختار داخلی بدن شیر
این شیر دارای سه مرحله throttling، تغییر جهت یک طرفه و یک ساختار دو صندلی متعادل است. ویژگی های خاص آن عبارتند از:
◆ فشار اولیه: قطر لوله کاهش می یابد، که معادل فشار صفحه حفره است که حدود ۱۰ درصد از کاهش کل فشار را تشکیل می دهد.
◆تخمین ثانویه: قفس شیر یک دریچه شکل V را برای تخمین باز می کند (به طور متماثل توزیع شده، معمولاً چهار پنجره).هر پنجره منتشر فشار و با موفقیت به دست می آورد ویژگی های جریان درصد برابر از طریق باز کردن V شکل.
انحراف در یک مکان: مزیت دو صندلی متعادل این است که نیروی نامتعادل کوچک است تا مانع از تکان هسته شیر شود.به طور قابل توجهی کاهش نیروی خروجی از محرک و تحقق انحراف در یک مکان از طریق سوراخ تعادل در 3دو صندلی شیر به طور مساوی فشار را تقسیم می کنند تا فشار فرسایش یک صندلی شیر را کاهش دهند.صندلی های دوگانه استفاده از فن آوری پردازش منحصر به فرد برای تحقق مطابقت واحد از صندلی شیر و قفس، به راحتی اطمینان از خروجی صفر.
◆تردد سه گانه: یک قفس کاهش نویز به قفس شیر اضافه می شود تا سه گانه را به دست آورد.
جدول ابعاد
| DN (ملی متر) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| L ((mm) | 212 | 212 | 250 | 250 | 270 | 330 | 380 | 410 | 480 | 510 | ||
| H1 ((ملی متر) | 50 | 50 | 65 | 65 | 80 | 85 | 90 | 100 | 125 | 145 | ||
|
H |
پیستون پنوماتیک | بدون چرخ دست | 672 | 672 | 697 | 697 | 750 | 760 | 790 | 821 | 840 | 921 |
| چرخ دست | 772 | 772 | 797 | 797 | 850 | 860 | 890 | 921 | 940 | 1021 | ||
| محرک الکتریکی | 666 | 666 | 685 | 685 | 762 | 772 | 810 | 832 | 852 | 935 | ||
| دستگاه حرکت دیافراگم پنوماتیک | بدون چرخ دست | 697 | 697 | 716 | 716 | 793 | 802 | 840 | 863 | 883 | 966 | |
| چرخ دست | 797 | 797 | 816 | 816 | 893 | 902 | 940 | 963 | 983 | 1066 | ||
|
D |
پیستون پنوماتیک | 190 | 252 | 358 | ||||||||
| برق | 225 | 310 | ||||||||||
| دیافراگم پنوماتیک | 295 | 396 | 470 | |||||||||
*یادداشت: داده های موجود در این جدول داده های پیکربندی کلی هستند و ممکن است به دلیل پیکربندی های مختلف محرک تغییر کنند.
پیستون الکترونیک فلمی نازک
نمایش محصولات و حمل و نقل
Huatao متعهد به ارائه راه حل های با کیفیت بالا، قابل اعتماد و نوآورانه دریچه برای پاسخگویی به نیازهای مشتریان در زمینه های مختلف صنعتی است.Huatao از فرآیندهای پیشرفته و فن آوری های تولید استفاده می کند تا اطمینان حاصل شود که محصولات آن عملکرد و قابلیت اطمینان عالی دارند. The company has an experienced engineering team who have an in-depth understanding of the valve design and manufacturing process and always pay attention to the latest development trends in the industryمهندسان Huatao با مشتریان به طور نزدیک کار می کنند تا دریچه های کنترل سفارشی را بر اساس نیازهای خاص و سناریوهای کاربرد خود طراحی و تولید کنند.محصولات Huatao به طور گسترده ای در زمینه های مختلف صنعتی استفاده می شود، از جمله نفت و گاز، صنعت شیمیایی، برق، داروسازی، تصفیه آب و غیره آیا در کنترل مایعات، تنظیم فشار، کنترل دمای یا تنظیم جریان،دریچه های Huatao می توانند عملکرد و قابلیت اطمینان عالی را برای اطمینان از عملکرد ایمن و کارآمد فرآیندهای صنعتی فراهم کنند.
