جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر کنترل برودتی Ht4000 | دمای کار: | -60°C~-250°C |
|---|---|---|---|
| فشار اسمی: | PN0.6MPa | روز نامی: | DN20 ~ 100 |
| روش اتصال: | جوشکاری | نشتی مجاز: | کلاس IV کلاس VI |
| برجسته: | شیر کنترل برودتی Ht4000,دریچه کنترل کریوجنیک صنعت متالورژی,دریچه های کنترل پتروشیمی برای خدمات کریوجنیک,metallurgy industry cryogenic control valve,petrochemical control valves for cryogenic service |
||

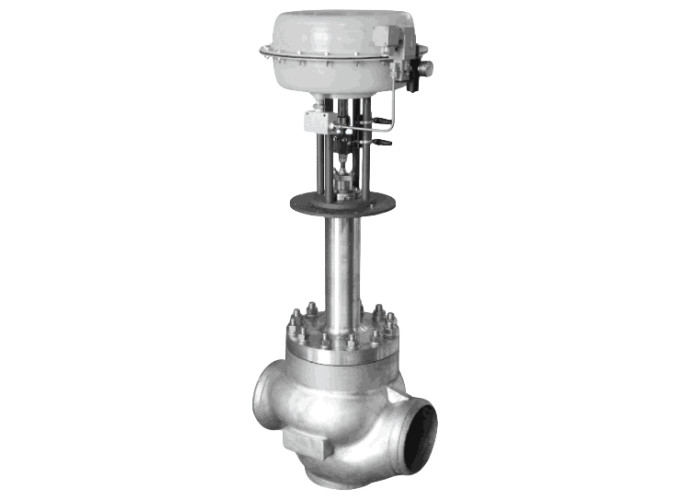

دریچه کنترل کریوجنیک سری Ht4000 برای صنایع پتروشیمی و فلزات
توضیحات محصول
این سری از محصولات دارای دو نوع است: نوع نصب صفحه اتصال و نوع نصب آستین شناور. سطح فشار اسمی PN0.6MPa است. محدوده قطر بدن شیر DN20 ~ 100 است.آن را مناسب برای درجه های مختلف از دمای مایع در محدوده -60 °C ~ -250 °C و سطح نشتدو نوع وجود دارد: IV و VI، و ویژگی های جریان خطی یا درصد برابر هستند. انواع مختلف و مشخصات در دسترس هستند.

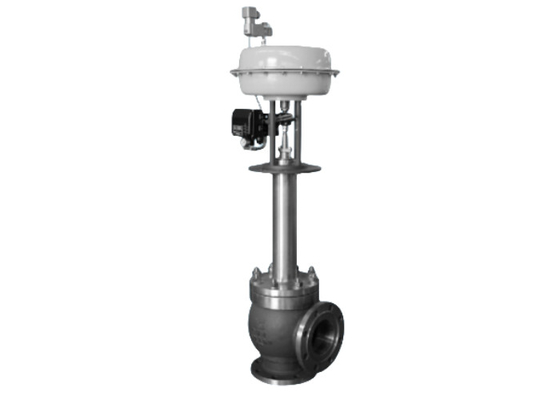

ویژگی های دریچه کنترل زاویه دمای پایین دیافراگم پنوماتیک
دریچه کنترل زاویه دمای پایین دیافراگم پنوماتیک برای عایق بندی یک پوشش دریچه گردن بلند را اتخاذ می کند و با یک محرک چند بهار مجهز است.اين مزاياي ساختاري جامع دارد، وزن کم و ثبات خوب
بدن دریچه یک ساختار زاویه ای با دقت ریخته شده را اتخاذ می کند و از آلیاژ آلومینیوم ساخته شده است که مقاومت دمای پایین خوبی دارد.
مهر و موم نطفه تضمین می کند که شیر تنظیم کننده در شرایط دمای پایین نریزد.
◆ ورودی پایین و خروجی جانبی، مسیر جریان ساده، مقاومت کوچک، ظرفیت بزرگ بدن شیر، راهنمای دوگانه و ثبات کار خوب شیر.
◆ محدوده تنظیم قابل تنظیم بزرگ، نسبت تنظیم قابل تنظیم 50، اتصال آستین شناور، نصب آسان.
مشخصات و پارامترهای فنی
| D N (ملی متر) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||
| قطر صندلی ((ملی متر) | 10 | 12 | 15 | 20 | ||||||||
| ضریب جریان ((K v) | خط مستقيم | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 |
| درصد برابر | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | |
| سر نامی ((ملی متر) | 16 | 25 | 40 | |||||||||
| اندازه پیکربندی محرک | HTZ-150 | HTZ-210 | HTZ-310 | |||||||||
| ویژگی های جریان ذاتی | خط مستقیم، درصد برابر | |||||||||||
| P N (M Pa) | 0.6 | |||||||||||
| نسبت سازگاری ذاتی ((R)) | 50 | |||||||||||
| دمای کار ((°C) | D0:-60~-100,D:-100~-200,D:-200~-250 | |||||||||||
| محدوده سیگنال ((KPa) | 20~100،40~200 | |||||||||||
| تفاوت فشار مجاز (M Pa) | بدون مکان شناس | 0.6 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | |||||
| با مکان شناس | 0.6 | 0.41 | 0.26 | |||||||||
| نشت مجاز | سطح IV سطح VI | |||||||||||
| فشار هوا ((M Pa) | 0.14 تا 0.25 | |||||||||||
| روش اتصال | جوش | |||||||||||
نمایش محصولات و حمل و نقل
Huatao متعهد به ارائه راه حل های با کیفیت بالا، قابل اعتماد و نوآورانه دریچه برای پاسخگویی به نیازهای مشتریان در زمینه های مختلف صنعتی است.Huatao از فرآیندهای پیشرفته و فن آوری های تولید استفاده می کند تا اطمینان حاصل شود که محصولات آن عملکرد و قابلیت اطمینان عالی دارند. The company has an experienced engineering team who have an in-depth understanding of the valve design and manufacturing process and always pay attention to the latest development trends in the industryمهندسان Huatao با مشتریان به طور نزدیک کار می کنند تا دریچه های کنترل سفارشی را بر اساس نیازهای خاص و سناریوهای کاربرد خود طراحی و تولید کنند.محصولات Huatao به طور گسترده ای در زمینه های مختلف صنعتی استفاده می شود، از جمله نفت و گاز، صنعت شیمیایی، برق، داروسازی، تصفیه آب و غیره آیا در کنترل مایعات، تنظیم فشار، کنترل دمای یا تنظیم جریان،دریچه های Huatao می توانند عملکرد و قابلیت اطمینان عالی را برای اطمینان از عملکرد ایمن و کارآمد فرآیندهای صنعتی فراهم کنند.
