جزئیات محصول:
پرداخت:
|
| نام: | دریچه کنترل تنظیم فشار فولاد ضد زنگ | رفتار: | سفت کردن بارندگی، سفت کردن پوشش |
|---|---|---|---|
| نوع بدنه سوپاپ: | از نوع تراش مستقیم | دمای کار: | -45 تا 575 درجه سانتیگراد |
| فشار اسمی: | PN10, PN22, PN32/ANSI کلاس 9001500,2500 | جنس بدنه سوپاپ: | 40#,304、316、316L یا ویژه |
| لوله ها و پوشه ها: | 304، 316 | ||
| برجسته: | دریچه کنترل تنظیم فشار فولاد ضد زنگ,pn10 دریچه کنترل تنظیم فشار,ht7400 دریچه نگهدارنده فشار,pn10 pressure regulating control valve,ht7400 pressure sustaining valve |
||

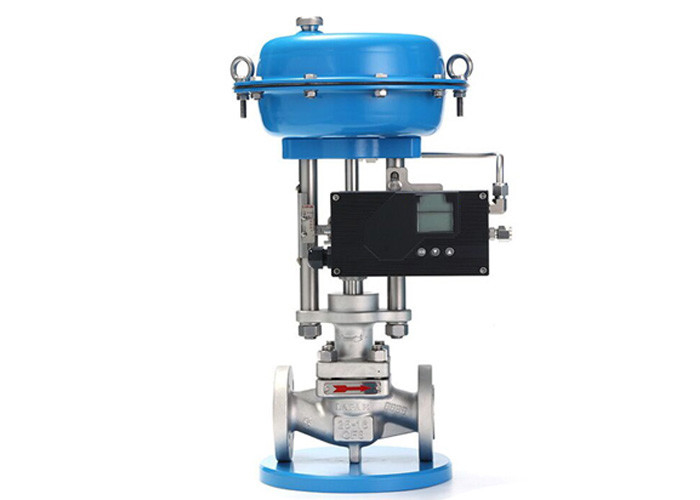

دریچه کنترل تنظیم فشار فولاد ضد زنگ
طراحی:
شیر معمولاً دارای یک توپ با یک سوراخ در مرکز است. توپ در داخل بدن شیر قرار دارد و می تواند برای اجازه دادن یا مسدود کردن جریان مایع از طریق لوله چرخش یابد.
طراحی شیر شامل یک مکانیسم تنظیم کننده است که کنترل دقیق جریان را امکان پذیر می کند.
ظرفیت فشار بالا:
این دریچه ها برای مقاومت و کنترل محیط های با فشار بالا طراحی شده اند. این در برنامه هایی که فشار مایع حمل شده به طور قابل توجهی افزایش یافته است بسیار مهم است.
مواد:
دریچه های توپ تنظیم کننده فشار بالا از موادی ساخته شده اند که می توانند با فشارها و دمای خاص کاربرد مورد نظر مقاومت کنند. مواد رایج شامل فولاد ضد زنگ،فولاد کربن، و آلیاژ ها
تنظیم استفاده از دریچه توپ قطع کننده:
دریچه های توپ تنظیم کننده فشار بالا در صنایع مختلف مانند نفت و گاز ، پتروشیمی ، تولید برق و پردازش شیمیایی استفاده می شوند.آنها برای برنامه هایی که کنترل دقیق و توانایی فشار بالا ضروری است مناسب هستند.
ویژگی های شیر توپ
1. آن را بدن دریچه تقلبی، که دارای مقاومت درجه حرارت خوب و مقاومت فشار است.
2رسانه مستقیم است، مسیر جریان ساده است، و می تواند بهتر با رسانه های فشرده و بالا سازگار شود.
3. دریچه توپ تنظیم فشار بالا با استفاده از تکنولوژی ثبت اختراع VALCAM و throttling صندلی دریچه ویژه برای بهبود دقت تنظیم دریچه.
4. دریچه توپ تنظیم کننده فشار بالا یک هسته دریچه عجیب را اتخاذ می کند که می تواند از گشتاورهای بزرگ عبور کند. در عین حال، هسته دریچه در هنگام حرکت از صندلی دریچه جدا می شود،که کاهش فرسایش.
5. هسته شیر و صندلی شیر از تکنولوژی پردازش پیشرفته استفاده می کنند و مقاومت خوب در برابر فرسایش و مقاومت در برابر خوردگی دارند.
6محرک پنوماتیک از آلیاژ آلومینیوم ریخته شده ساخته شده است، که اندازه کوچک، قدرت بالا، دقت بالا و وزن سبک دارد.روش رانندگی یک ساختار دنده و قفسه را اتخاذ می کند.، با نیروی خروجی بزرگ و هیستریز کوچک.
7سطح محرک با پوشش اپوکسی پوشانده شده است که دارای خواص ضد خوردگی در برابر دنیای خارج است.
جزئیات دریچه توپ تنظیم کننده فشار بالا
| نام شیر | دریچه توپ تنظیم کننده فشار بالا | |||||||||||
| مدل | HT7400 | |||||||||||
| نوع بدنه شیر | از نوع تراش مستقیم | |||||||||||
| شکل هسته شیر | نوع نیمه کروی (تنظیم) ؛ توپ شکل O (سوئیچ) | |||||||||||
|
قطر اسمی (ملی متر) |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
|
ضریب جریان |
نوع قابل تنظیم | رزومه | 12 | 20 | 30 | 50 | 75 | 115 | 190 | 290 | 470 | 735 |
| Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| نوع سوئیچ | رزومه | 30 | 45 | 75 | 115 | 190 | 290 | 470 | 735 | 1170 | 1900 | |
| Kv | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| ویژگی های ترافیک |
نوع تنظیم: درصد برابر، خط مستقیم نوع سوئیچ: باز شدن سریع |
|||||||||||
| نسبت قابل تنظیم | درصد برابر: 100؛ باز کردن سریع: 200 | |||||||||||
| تفاوت فشار مجاز | تفاوت فشار مجاز با پیکربندی محرک و غیره مرتبط است. هنگام سفارش، باید تفاوت فشار کاری نشان داده شود و پیکربندی تعیین شود.حداکثر تفاوت فشار مجاز نباید بیشتر از فشار اسمی باشد.. | |||||||||||
| فشار اسمی (MPa/LB) | PN10, PN22, PN32/ANSI کلاس 9001500,2500 | |||||||||||
| میزان نشت مجاز صندلی شیر | کلاس ANSI IV؛ کلاس ANSI V؛ کلاس ANSI VI | |||||||||||
| روش اتصال | نوع فلنج (نوع FM، RJ): کلاس 900، 1500، 2500 ANSI طبق استاندارد ANSIB16.5-1981 یا مطابق با JB/T79-94، HG20592-97 استاندارد اتصال جوشکاری بلت (BW) | |||||||||||
| فرم پوشش شیر بالا | نوع استاندارد؛ نوع دمای متوسط؛ نوع دمای بالا | |||||||||||
| پرکننده |
نوع درجه حرارت متوسط و بالا: گرافیت انعطاف پذیر دمای طبیعی یا نوع اصطکاک کم: فیبر کربن PTFE، آزبست PTFE |
|||||||||||
| دمای کار | -45 تا 575 درجه سانتیگراد | |||||||||||
| رنگ پوشش سطحی | خاکستری نقره ای ( رزین اپوکسی) ؛ اما زمانی که بدن شیر از فولاد ضد زنگ ساخته شده است، بدن پوشش داده نمی شود | |||||||||||
