الکترود های گرافیتی 400mm - 800mm با عملکرد بالا HP برای فرآیندهای متالورژیک پیشرفته

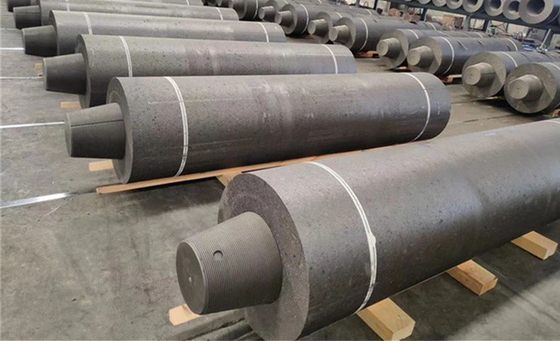

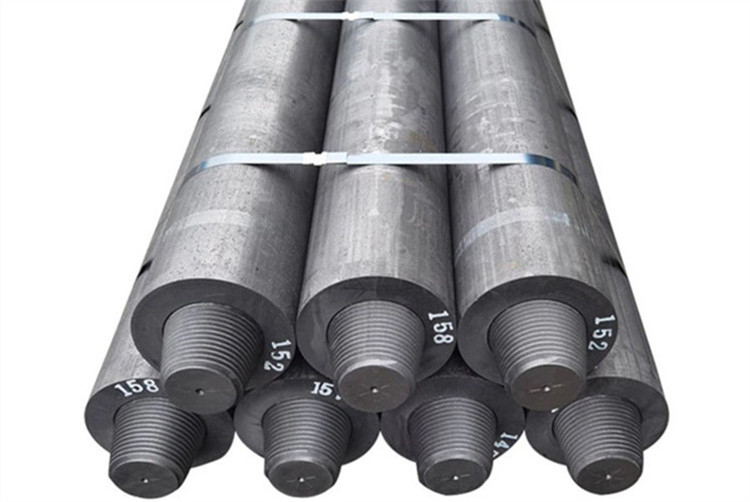

تصویر بزرگ : الکترود های گرافیتی 400mm - 800mm با عملکرد بالا HP برای فرآیندهای متالورژیک پیشرفته

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HUATAO
گواهی:	CE, ISO
شماره مدل:	HTGE02

پرداخت:

مقدار حداقل تعداد سفارش:	20 تن
قیمت:	1450-3000 USD/ ton
جزئیات بسته بندی:	پالت چوبی
زمان تحویل:	15 تا 30 روز
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام، L/C
قابلیت ارائه:	200 تن در ماه

مخاطب

توضیحات محصول جزئیات

مواد خام:	کک سوزن پریمیوم و زمین زغال سنگ درجه بالا	چگالی جریان:	حداکثر 25a/cm² برای برنامه های با قدرت بالا
محتوای خاکستر:	≤0.25٪، اطمینان از خلوص در ذوب	ضریب انبساط حرارتی:	کم و به حداقل رساندن شکستگی های استرس حرارتی
قدرت مکانیکی:	مقاومت زیاد در برابر شکستگی در هنگام کار و استفاده	مقاومت الکتریکی:	کم برای انتقال جریان کارآمد
محدوده قطر:	400 میلی متر - 800 میلی متر ، طول قابل تنظیم در دسترس است	مقاومت در برابر اکسیداسیون:	پوشش داده شده با لایه تخصصی آنتی اکسیداسیون
برجسته کردن:	الکترود گرافیت 400 میلی متر اسب,فرآیندهای متالورژیکی پیشرفته الکترود گرافیت hp,الکترود گرافیت 800 میلی متری با عملکرد بالا , Advanced Metallurgical Processes hp graphite electrode , 800mm High Performance graphite electrode

الکترود های گرافیتی HP با عملکرد بالا برای فرآیندهای متالورژیک پیشرفته

توضیحاتالکترود های گرافیتی HP با عملکرد بالا برای فرآیندهای متالورژیکی پیشرفته:

الکترود های گرافیت HP ما برای هدایت برتر و طول عمر طولانی طراحی شده اند که عملیات فلزات سازی را بهینه می کنند، مصرف را کاهش می دهند و کارایی را در کوره های الکتریکی با قدرت بالا افزایش می دهند.

الکترود های گرافیتی HP، یا الکترود های گرافیتی با قدرت بالا، اجزای اساسی برای کوره های قوس الکتریکی با قدرت مدرن در فولاد سازی، تولید آلیاژ آهن،و سایر فرایندهای متالورژیکاین الکترودها با استفاده از کوکس سوزن با دقت انتخاب شده و قیر زغال سنگ با کیفیت بالا ساخته می شوند، که ویژگی های فیزیکی و الکتریکی برتر را تضمین می کند.

مواد خام پیشرفته و فرآیند تولیدی دقیق الکترود های گرافیتی HP را با عملکرد استثنایی به ارمغان می آورند.توانایی آنها برای تحمل تراکم های جریان تا 25A / cm2 باعث می شود آنها را برای برنامه های کاربردی با قدرت بالا ایده آل، که سرعت ذوب سریعتر و چرخه های کوره کوتاه تر را امکان پذیر می کند. محتوای خاکستری بسیار کم ≤0.25٪ وارد شدن ناخالصی ها را در طول ذوب به طور قابل توجهی کاهش می دهد،کمک به تولید محصولات نهایی با کیفیت بالاتر.

یکی از ویژگی های کلیدی ضریب انبساط حرارتی پایین است که به طور موثر استرس حرارتی را کاهش می دهد و خطر شکستگی ناشی از تغییرات سریع دمای درون کوره را کاهش می دهد.اين، همراه با قدرت مکانیکی بالا، اطمینان حاصل می کند که الکترود ها در طول عمر خدمت خود، حتی در شرایط سخت عملیاتی، یکپارچگی را حفظ می کنند.

برای افزایش دوام بیشتر، الکترود های گرافیت HP ما با یک لایه ضد اکسیداسیون خاص پوشانده شده اند.این پوشش به طور قابل توجهی طول عمر الکترود را با کاهش تلفات اکسیداسیون در دمای بالا افزایش می دهدمقاومت الکتریکی پایین الکترودها انتقال جریان کارآمد را تسهیل می کند.بهینه سازی استفاده از انرژی و بهبود بهره وری کلی فرآیند.

در طول تولید، هر الکترود تحت اقدامات سختگیرانه کنترل کیفیت، از بازرسی مواد اولیه تا ماشینکاری نهایی قرار می گیرد.تکنیک های دقیق تولید اطمینان از ابعاد ثابت و تحمل های دقیق، که امکان مونتاژ بدون درهم و عملکرد قابل اعتماد در کوره را فراهم می کند.

از نظر کاربرد، الکترود های گرافیتی HP به طور گسترده ای در کوره های قوس الکتریکی با قدرت بالا برای ذوب قطعات فولاد، تولید فولاد ضد زنگ و آلیاژ های مختلف آهن استفاده می شود.ویژگی های عملکرد بالا آنها را برای دستیابی به بهره وری بالا و عملیات مقرون به صرفه در متالورژی مدرن ضروری می کند.

مشخصاتالکترود های گرافیتی HP با عملکرد بالا برای فرآیندهای متالورژیکی پیشرفته:

مشخصات فیزیکی و شیمیایی الکترود گرافیت HP
پست ها		واحد	قطر (ملی متر)
			200 تا 300 میلی متر	نمادین ارزش	۳۵۰ تا ۴۰۰ میلی متر	نمادین ارزش	۴۵۰ تا ۵۰۰ میلی متر	نمادین ارزش	550-700 میلی متر	نمادین ارزش
			8 تا 16 اينچ		14 تا 16 اينچ		18 تا 20 اينچ		22 تا 28 اينچ
خاص مقاومت≤	الکترود	μΩ.m	6.6	6.0	6.5	6.0	6.3	6.0	6.0	6.0
	نوک سینه		5.5	4.8	5.2	4.8	5.0	4.8	4.8	4.8
خم کردن قدرت ≥	الکترود	MPa	10.0		10.5		10.5		10.5
	نوک سینه		16.0		18.0		18.0		18.0
یونگ ماژول ≤	الکترود	GPa	12.0		14.0		14.0		14.0
	نوک سینه		16.0		18.0		18.0		18.0
تراکم عمده	الکترود	g/cm3	1.68	1.72	1.70	1.72	1.72	1.72	1.72	1.72
	نوک سینه		1.72	1.80	1.75	1.80	1.76	1.80	1.80	1.80
(100°C تا 600°C) CTE ≤	الکترود	X10 -6/°C	2.4		2.2		2.2		2.2
	نوک سینه		2.2		1.63		1.6		1.6
محتوای خاکستری ≤		%	0.3		0.3		0.3		0.3
توجه: محتوای خاکستری فقط برای مرجع است.

خواص فیزیکی و شیمیایی الکترود و نوک
ماده		واحد	قطر اسمی ((ملی متر)
			RP		HP		UHP
			300 تا 450	500 تا 800	۳۵۰ تا ۵۰۰	۵۵۰ ~ ۷۰۰	۳۵۰ تا ۵۰۰		۵۵۰ تا ۷۵۰
							تضمین شده	نمادین	تضمین شده	نمادین

مقاومت خاص LSR≤	(ه) الکترود	μ2*m	9 تا 105	9 تا 105	7.5	7.5	6.3	5.0 تا 60	5.8	4.8 تا 55
	(ن) نوک سینه		8	8	6.3	6.3	5.3	3.8 تا 45	4.3	3.5 تا 41
قدرت خم شدن ≥	(ه) الکترود	Mpa	7	6.5	10	8.5	10.5	11.0 تا 130	10	10.0 تا 130
	(ن) نوک سینه		15	15	17	17	20	20.0 تا 25.0	23	24.0 تا 300
یونگ ماژول ≤	(ه) الکترود	متوسط	9.3	9.3	14	14	14	8.0 تا 120	14	7.0 تا 100
	(ن) نوک سینه		14	14	16	16	20	12.0 تا 160	22	16.0 - 210
تراکم عمده	(ه) الکترود	g/cm3	1.53	1.52	1.6	1.6	1.66	1.68 به 173	1.68	1.69 به 173
	(ن) نوک سینه		1.7	1.7	1.72	1.72	1.75	1.76 به 182	1.78	1.79 به 184
(100°C تا 600°C) CTE ≤	(ه) الکترود	10 تا 6 درجه سانتیگراد	2.9	2.9	2.4	2.4	1.5	1.3 - 15	1.5	1.3 - 15
	(ن) نوک سینه		2.8	2.8	2.2	2.2	1.4	1.۰-۱3	1.3	1.۰-۱3
محتوای خاکستری ≤		%	0.5	0.5	0.5	0.5	0.5	0.2 - 04	0.5	0.2 - 04

اندازه و تحمل الکترود رافیت
نام		Eactroda Diarmetar		طول Eecros
ضخامت × طول		حداکثر	حداقل	حداکثر
اینچ	mm	mm	mm	mm	mm
14×60	350×1500	357	352	1550	1400
14×72	350×1800			1875	1700
14×96	۳۵۰×۲۴۰۰			2475	2275
16×60	400×1500	409	403	1550	1400
16×72	400×1800			1875	1700
16×96	400×2400			2475	2275
18×72	450×1800	460	454	1875	1700
18×96	450×2400			2475	2275
18×110	۴۵۰×۲۷۰۰			2850	2550
20×72	500×1800	511	505	1875	1700
20×84	500×2100			2175	1975
20×96	500×2400			2475	2275
20×110	500×2700			2850	2550
22×84	550×2100	562	556	2175	1975
22×96	550×2400			2475	2275
24×84	600×2100	613	607	2175	1975
24×96	600×2400			2475	2275
24×110	600×2700			2850	2550
26×110	650×2700	663	657	2850	2550
28×110	700×2700	714	708	2850	2550

ظرفیت فعلی عملیاتی الکترود گرافیت پیشنهاد شده
قطر اسمی		جریان عملیاتی (آمپر)
اینچ	mm	الکترود گرافیت RP	الکترود گرافیت HP	الکترود گرافیت UHP
3	φ75	۱۳۰۰ تا ۲۰۰۰	️	️-
4	φ100	1800 تا 3000	️	️-
5	φ130	۲۸۰۰ تا ۴۲۰۰	️	️

6	φ150	4000-5000	️-	️-
8	φ200	4800-9000	6000 تا 9000
10	φ250	8000 تا 12000	9000-14000	8100-12200

12	φ300	11000 تا 16000	۱۴۵۰۰- ۱۸۵۰۰	15000-22000
14	φ350	15000-22000	19000-28000	20000-30000
16	φ400	20000-28000	23000-35000	25000-40000

18	φ450	24000-34000	30000-42000	32000 تا 45000
20	φ500	28000-42000	35000-50000	38000-55000
22	φ550	۳۱۰۰۰ تا ۴۵۰۰۰	35000-55000	42000 تا 66000

24	φ600	32000 تا 46000	40000-62000	60000-90000
26	φ650	35000 تا 48000	45000-72000	60000-90000
28	φ700	39000-49000	48000-75000	70000 تا 120000

توجه: در EAF، جریان پیشنهاد می شود که 10٪ کاهش یابد؛ در LF، ممکن است 10٪ افزایش یابد.

ابعاد ماشین آلات الکترود و نوک
واحد ((ملی متر)
قابل استفاده	اینچ	قطر اسمی	نوک سینه		D2	سوکت		ارتفاع رشته
			قطر بزرگ	طول	قطر متوسط	قطر کوچک	عمق
RP/HP/UHP گرافیت الکترود	12	300	177.16	270.9	172.95	168.73	141.5	8.47
	14	350	215.9	304.8	211.69	207.47	158.4
	16	400	215.9	304.8	211.69	207.47	158.4
	16	400	241.3	338.7	237.09	232.87	175.3
	18	450	241.3	338.7	237.09	232.87	175.3
	18	450	273.05	355.6	268.84	264.62	183.8
	20	500	273.05	355.6	268.84	264.62	183.8
	20	500	298.45	372.6	294.24	290.02	192.2
	22	550	298.45	372.6	294.24	290.02	192.2
	12	300	177.8	215.9	174.64	171.48	114	6.35
	14	350	203.2	254	200.04	196.88	133
	16	400	222.25	304.8	219.09	215.93	158.4
	16	400	222.25	355.6	219.09	215.93	183.8
	18	450	241.3	304.8	238.14	234.98	158.4
	18	450	241.3	355.6	238.14	234.98	183.8
	20	500	269.88	355.6	266.72	263.56	183.8
	20	500	269.88	457.2	266.72	263.56	234.6
	22	550	298.45	355.6	295.29	292.13	183.8
	22	550	298.45	457.2	295.29	292.13	234.6
	24	600	317.5	355.6	314.34	311.18	183.8
	24	600	317.5	457.2	314.34	311.18	234.6
	26	650	355.6	457.2	352.44	349.28	234.6
	26	650	355.6	558.8	352.44	349.28	285.4
	28	700	374.65	457.2	371.49	368.33	234.6
	28	700	374.65	558.8	371.49	368.33	285.4
	30	750	406.4	584.6	403.24	400.08	260
	30	750	406.4	609.8	403.24	400.08	310.08
	32	800	431.8	635	428.64	425.48	323.5
