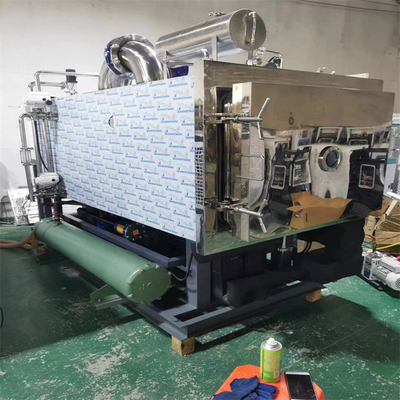

| □ 主要配置 پیکربندی اصلی |
| |
板层有效面积:
منطقه موثر قفسه
|
5.2 متر مربع |
| |
16 £ (2 میلی لیتر) 装量:
مقدار 16 ویال:
|
≥ 24800 支
≥ 24800 ویال
|
| |
22 £ (10 میلی لیتر) 装量:
مقدار 22 ویال:
|
≥ 12700 支
≥ 12700 ویال
|
| □ 设备规格 مشخصات |
| |
有效板层尺寸:
اندازه قفسه
|
750 میلی متر × 1000 میلی متر
★ 板层尺寸适合375mm × 500mm的通用冻干盘
|
| |
板层数目:
شماره قفسه
|
7-1 (辐射层)
قفسه بالایی به عنوان صفحه جبران کننده دما
|
| |
物料盘数量
پلاک مواد
|
28 |
| |
板层间距:
فاصله قفسه
|
70 میلی متر |
| |
板层温度范围:
محدوده دمای قفسه
|
-50℃～+80℃ (空载 بدون بار) |
| |
冷阱最低温度:
حداقل دمای کندانسور
|
≤ -70 ℃ (空载 بدون بار) |
| |
系统极限真空度:
درجه خلاء نهایی سیستم
|
≤ 5Pa |
| □ 基础设施 پیکربندی اولیه |
| |
装机功率:
قدرت نصب
|
25 کیلو وات
★ 此为装机功率,并非运行功率.耗电＜＜25 KWh
قدرت کار واقعی نیست، قدرت
مصرف 25 کیلووات ساعت
|
| |
冷却水流量:
آب خنک کننده
|
12 متر مکعب در ساعت
حدود 12 متر مکعب در ساعت
|
| □ 机组外形及其他部分 شکل و سایر قطعات |
| |
外形尺寸 (mm):
بعد
|
(约)长2500×宽1250×高2200
★ 该尺寸为纵置式،也可依据用户要求进行设计.
حدود 2500x1250x2200mm، L*W*H
طولی - واقع شده، طراحی سفارشی در دسترس است
|
| |
整机重量 (کیلوگرم):
وزن
|
(约) 3500
حدود 3500
|
| |
噪声:
سر و صدا
|
≤ 80dB |
| |
机组电气系统:
سیستم برق
|
接地保护
حفاظت از زمین
|

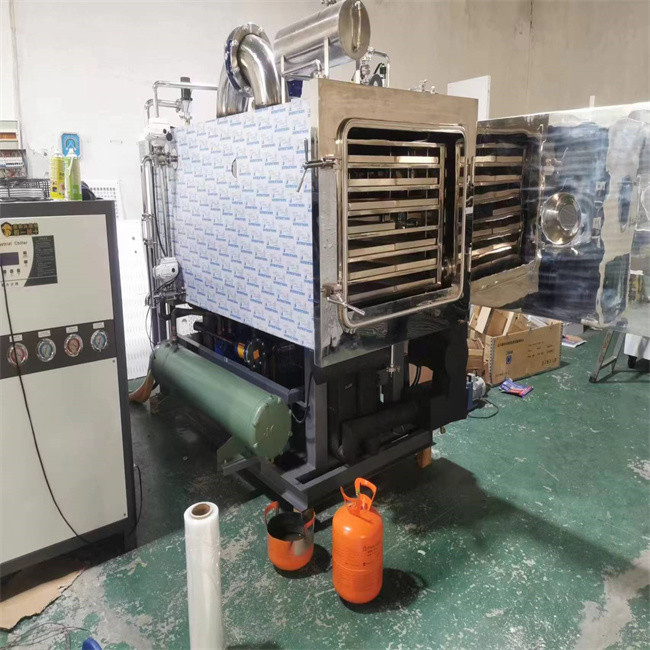

| □ 冻干箱组件 اجزای محفظه خشک کردن |
| |
箱体形状:
شکل
|
长方形
مستطیل شکل
|
| |
内表面粗糙度:
ناهمواری دیوار داخلی
|
Ra ≤ 0.5μm |
| |
冻干箱朝向:
جهت اتاق
|
洁净室 اتاق نظافت |
| |
箱门开启方向:
جهت باز شدن
|
顺/逆时针开启(俯视 用户确定)
در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت (مشرف، تایید کاربر)
|
| |
箱体材料:
مواد اتاقک
|
AISI 304 不锈钢
فولاد ضد زنگ AISI 304
|
| ◆ |
箱门材料:
مواد درب
|
AISI 304 不锈钢 (部分)
فولاد ضد زنگ AISI 304
|
| |
工作压力:
فشار کاری
|
常压 |
| |
工作温度:
دمای کاری
|
≥ 80 ℃ |
| |
保温材料:
مواد عایق حرارتی
|
聚氨脂发泡
فوم پلی اورتان
|
| |
冻干箱门观察窗:
پنجره دید درب
|
1 个
1 واحد
|
| |
冻干箱体观察窗:
پنجره مشاهده اتاق
|
1
1 واحد
|
| |
箱体外装饰:
زیور اتاق بیرون
|
AISI 304 不锈钢
AISI 304
|

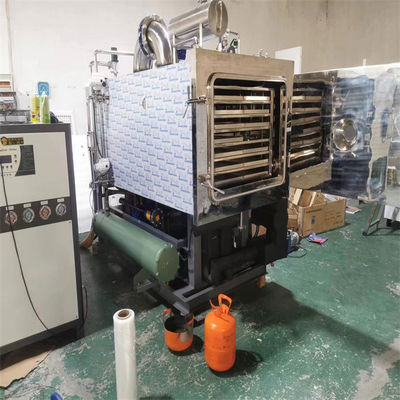

| □ 板层组件 اجزای قفسه |
| |
板层面板材料:
مواد قفسه
|
AISI 304不锈钢
★ 上下面板钢板厚度5 میلی متر
ضخامت صفحه بالا و پایین AISI 304 5 میلی متر
|
| |
表面粗糙度:
ناهمواری قفسه
|
Ra ≤ 0.4 میکرومتر |
| |
板层平整度:
صافی
|
≤ ± 0.5 میلی متر بر متر |
| |
有效板层尺寸:
اندازه موثر قفسه
|
750 میلی متر × 1000 میلی متر
★ 板层尺寸适合375mm ×500mm的通用冻干盘
اندازه قفسه مناسب برای سینی معمولی 375 میلی متر × 500 میلی متر
|
| |
板层数目:
مقدار قفسه
|
7-1 |
| |
板层有效面积:
منطقه موثر قفسه
|
5.2 متر مربع |
| ◆ |
板层间距:
فاصله قفسه
|
80 میلی متر |
| |
板层降温速率:
نرخ کاهش دما
|
+20℃降到-40℃/60分钟内 (空载،硅油入口)
+20 درجه سانتیگراد به -40 درجه سانتیگراد / در 60 دقیقه،
(بدون بار، ورودی روغن سیلیکون)
|
| |
توضیح: نرخ افزایش دما |
-40℃升到+20℃/60分钟内 (空载،硅油入口)
-40 درجه سانتیگراد تا +20 درجه سانتیگراد / در 60 دقیقه،
(بدون بار، ورودی روغن سیلیکون)
|
| ◆ |
板层最低温度:
پایین ترین دمای قفسه
|
≤ -50 ℃ (空载، 硅油入口)
(بدون بار، ورودی روغن سیلیکون)
|
| |
板层最高温度:
بالاترین دمای قفسه
|
≥ +80℃ (空载،硅油入口)
(بدون بار، ورودی روغن سیلیکون)
|
| |
板层温差:
خطای دمای قفسه
|
≤ ± 1℃ (稳定后)
≤ ± 1℃ (در تعادل)
|
| □ 冷阱组件 اجزای کندانسور |
| |
冷阱形状:
شکل کندانسور
|
矩形
★ 结构紧凑,捕冰能力强,便于化霜,清洗
نوع عمودی، مستطیلی
ساختار فشرده، جذب آب بهتر، آسان برایتمیزو یخ زدایی
|
| ◆ |
冷阱材料:
مواد کندانسور
|
AISI 304 不锈钢
AISI 304
|
| ◆ |
盘管材料:
مواد لوله سیم پیچ
|
AISI 304 不锈钢
AISI 304
|
| |
盘管表面粗糙度:
زبری لوله کلاف
|
Ra ≤ 0.6 میکرومتر |
| |
冷阱凝冰量:
جذب آب کندانسور
|
≥ 80 کیلوگرم |
| |
冷阱降温:
دمای کندانسور در حال کاهش
|
+20℃降到-40℃/30分钟内
+20 تا -40 درجه سانتیگراد، در عرض 30 دقیقه
|
| ◆ |
冷阱最低温度:
کندانسور حداقل دما
|
≤ -70 ℃ |
| |
冷阱观察窗:
پنجره مشاهده کندانسور
|
有
موجود است
|
| |
工作压力:
فشار کاری
|
常压 |
| |
除霜方式:
یخ زدایی
|
水淹没
خیساندن آب
|
| ◆ |
保温材料:
مواد عایق حرارتی
|
聚氨脂发泡
فوم پلی اورتان
|
| □ 冷冻系统 سیستم تبرید |
| ◆ |
冷冻机:
یخچال
|
德国BITZER单机双级压缩机
کمپرسور تک دستگاهی و دو مرحله ای BITZER آلمان (ساخت چین)
|
| ◆ |
制冷剂:
مبرد
|
R507/R404A |
| |
冷冻机数量:
شماره یخچال
|
1
1 مجموعه
|
| |
板层制冷:
یخچال قفسه ای
|
1台(同时对板层制冷،间接式制冷)
1 مجموعه (تبرید قفسه در همان زمان، غیر مستقیم
|
| |
冷阱制冷:
تبرید کندانسور
|
1台(同时对冷阱制冷،直接式制冷)
1 ست (تبرید قفسه در همان زمان، یخچال مستقیم)
|
| |
冷却水:
آب خنک کننده
|
12 متر مکعب در ساعت
冷凝器大冷吨،大贮液容积设计،允许水温≤ 30℃.
12 متر مکعب در ساعت
کندانسور با ظرفیت بزرگ، دمای آب ≤ 30 ℃
|
|
冷冻系统保护调节装置:
★ 采用国际知名品牌的产品،精确،稳定،安全،可靠.
وسایل حفاظتی سیستم انجماد:
دستگاه های معروف جهان برای اطمینان از صحیح، پایدار، ایمن و قابل اعتماد استفاده می شوند.
|
| |
高压压力保护系统:
دستگاه محافظ فشار بالا
|
当系统排气压力超过允许压力时،自动切断冷冻机运行،防止意外事故发生.
هنگامی که فشار تخلیه هوای سیستم از فشار مجاز بیشتر شود، دستگاه به طور خودکار کار نمی کند تا از تصادف جلوگیری شود.
|
| |
油压压力保护系统:
سیستم حفاظت از فشار روغن
|
当冷冻机处于长时间运行状态时,随时监控冷冻机的油压压力،防止冷冻机因缺油造成的损害.
هنگامی که یخ خشک کن برای مدت طولانی کار می کند، سیستم فشار روغن را کنترل می کند تا از آسیب کمبود روغن جلوگیری شود.
|
| |
马达温度保护系统:
سیستم حفاظت از دمای موتور
|
当冷冻机马达温度高于设定值时,为了保护冷冻机,该系统将自动停止冐定值时
هنگامی که دمای موتور بیش از حد تعیین شده باشد، این سیستم به طور خودکار کار دستگاه را متوقف می کند تا از آن محافظت کند.
|
| |
低温回油调节系统:
برگشت روغن با دمای پایین
سیستم تنظیم
|
当冷冻机长时间在很低的蒸发温度下工作时,如何使冷冻机油顺利回至曲轴箱是非常重要的(缺少冷冻机油的系统中常常造成冷冻机"烧毁").当曲轴箱中缺少冷冻机油时,该系统自动启动将使曲轴箱中建立合适的油位.为实现冻干机的无人操作创造条件.
هنگامی که یخ خشک کن برای مدت طولانی در دمای تبخیر پایین کار می کند، بسیار مهم است که روغن یخچال به میل لنگ بازگردد. (کمبود روغن یخچال باعث سوختن کمپرسور می شود). هنگامی که میل لنگ فاقد روغن یخچال باشد، این سیستم به طور خودکار شروع به ایجاد سطح مناسب روغن در میل لنگ می کند. این برای ایجاد شرایط برای تحقق عملیات بدون سرنشین است.
|
| |
膨胀阀
گسترشدریچه
|
دانفوس (丹麦دانمارک) |
| |
顶盖阀
شیر پوشش بالایی
|
کاستل (意大利 ایتالیا) |
| |
电磁阀
شیر برقی
|
دانفوس (丹麦دانمارک) |
| |
油分离器
روغنجداکننده
|
ZOER (合资) |
| |
高压控制器
کنترل کننده فشار بالا
|
دانفوس (丹麦دانمارک) |
| |
低压控制器
کنترل کننده فشار پایین
|
دانفوس (丹麦دانمارک) |
| |
油压差控制器
کنترل کننده فشار روغن
|
دانفوس (丹麦دانمارک) |
| |
视液镜
شیشه مشاهده مایع
|
دانفوس (丹麦دانمارک) |
| |
马达超温保护器
محافظ دمای اضافه بار موتور
|
BITZER (آلمان) |
| |
停机后的制冷剂自动收液装置
دستگاه جمع آوری خودکار مبرد پس از توقف دستگاه
|
دانفوس (丹麦دانمارک) |
| |
能量调节装置
دستگاه تنظیم انرژی
|
دانفوس (丹麦دانمارک) |
| |
压力表
فشارسنج
|
LR/REFCO(德国/瑞士)油浸式压力表
فشارسنج زیر آب روغن LR/REFCO (آلمان/سوئیس).
|
| |
气液分离器
جداکننده گاز و مایع
|
ZOER (合资) |
| |
水冷式冷凝器
کندانسور آب خنک کننده
|
南京金典
برند معروف
|
| □ 真空系统 سیستم خلاء |
| |
双级旋片泵:
پمپ پره دو مرحله ای
|
浙江鲍斯双级旋片式真空泵
著名品牌
پمپ پره ای دو مرحله ای LEYBOLD
برند معروف دنیا
|
| |
数量:
مقدار
|
1
1 مجموعه
|
| ◆ |
真空仪表:
وکیوم سنج
|
睿宝
دوباره متولد شد
|
| |
冻干箱抽空速率:
نرخ پمپاژ محفظه ای
|
大气压→10 Pa ≤30分钟(干燥条件下)
اتمسفر → 10 پاسکال ≤30 دقیقه (در شرایط خشک)
|
| |
系统最高真空:
حداکثر خلاء سیستم
|
≤ 5 Pa |
| |
系统漏率:
نرخ نشت سیستم
|
≤ 10 پال در ثانیه |
| □ 流体循环系统 سیستم گردش مایع |
| ◆ |
流体:
مایع
|
低粘度硅油 (25 درجه سانتیگراد، 10 سیست)
★ 国产优质产品
روغن سیلیکونی با ویسکوزیته کم (25 درجه سانتیگراد، 10 سیست)
محصول واجد شرایط ملی
|
| |
流体管路材料:
مواد لوله مایع
|
AISI 304 不锈钢,焊接,有保温
AISI 304، جوشکاری، حفظ حرارت
|
| ◆ |
循环泵:
پمپ گردش خون
|
丹麦GRUNDFOS原装进口湿转子屏蔽泵
★ 丹麦GRUNDFOS循环泵为世界第一品牌
GRUNDFOS، واردات اصلی، پمپ کنسرو روتور وب
از برند دانمارکی، برند معروف جهان
|
| |
循环泵数量:
مقدار پمپ گردش خون
|
1
1 مجموعه
|
| |
加热功率:
نرخ گرمایش
|
12 کیلو وات |
| |
加热控制方式:
سبک کنترل گرمایش
|
固态继电器
رله حالت جامد
|
| ◆ |
不锈钢板式换热器:
مبدل حرارتی صفحه ای فولادی ضد زنگ
|
国际知名品牌
برندهای معروف
|
| |
测温探头:
سنسور دما
|
PT-100铂电阻
مقاومت پلاتین PT-100
|
| □ 控制系统 سیستم کنترل |
| ◆ |
控制方式:
سبک کنترل
|
自动＋手动控制
کنترل اتوماتیک و دستی
|
| ◆ |
PLC (可编程序控制器):
PLC
|
台湾FATEK |
| |
触摸屏
صفحه نمایش لمسی
|
昆仑通态
MCGS
|
| |
中间继电器:
رله میانی
|
正泰
CHINT
|
| |
交流接触器:
کنتاکتور AC
|
正泰
CHINT
|
| |
空气断路器:
مدار شکن هوا
|
正泰
CHINT
|
| |
接线端子:
پایانه های سیم کشی:
|
知名品牌
برندهای معروف
|
| □ 安全保护 حفاظت ایمنی |
| |
整机启动保护:
حفاظت از کل دستگاه
|
设备的全部安全条件具备时،整机才能启动运行.
تمام شرایط ایمنی برای کل دستگاه آماده است، دستگاه می تواند شروع به کار کند.
|
| |
操作保护:
حفاظت از عملیات
|
整机电气系统具有逻辑连锁،控制،保护功能.
سیستم الکتریکی دارای قفل منطقی، عملکرد کنترل و حفاظت است
|
| |
电机:
موتور
|
有过载،过热، 缺相保护等
با اضافه بار، گرمای بیش از حد، عدم فاز و غیره.
|
| |
冷冻系统:
سیستم تبرید
|
有声光报警،各部件均有控制器
اخطارهای صوتی و تصویری، تمامی قطعات دارای کنترلر هستند
|
| |
真空压力:
فشار خلاء
|
有声光报警
هشدارهای صوتی و تصویری
|
| |
加热系统:
سیستم گرمایش
|
有声光报警
هشدارهای صوتی و تصویری
|
| |
循环系统:
سیستم گردش خون
|
有声光报警
هشدارهای صوتی و تصویری
|
| |
停电، 供电:
قطع و تامین برق
|
均有安全保护措施
با اقدامات حفاظتی ایمنی
|
| |
缺水保护:
کمبود آب
|
有声光报警
هشدارهای صوتی و تصویری
|
| |
缺压缩空气保护:
حفاظت از کمبود هوای فشرده
|
有声光报警
هشدارهای صوتی و تصویری
|
| |
故障停电保护:
حفاظت از قطع برق هنگام خرابی
|
冷阱与真空泵组之间的阀门自动关闭.
全部工艺阀门自动关闭،防止设备发生失控状态.
پمپ خلاءگروه ها به طور خودکار بسته می شوند.
تمام شیرهای فرآیند به طور خودکار بسته می شوند تا از کنترل دستگاه جلوگیری شود.
|
| |
循环系统:
سیستم گردش خون
|
加热循环保护
加热器失控安全保护
حفاظت از گردش گرمایش
|
| |
升华过程中的产品保护:
محافظت از محصولات در طول فرآیند تصعید
|
真空度差时切断加热
真空度太好时可进行自动调节.
برش حرارتی در صورت کمبود خلاء
تنظیم خودکار در صورت جاروبرقی بیش از حد
|
| |
真空泵启动的冷阱保护:
حفاظت کندانسور هنگام شروع پمپ خلاء
|
连锁
اینترلاک
|
| |
真空泵保护:
حفاظت از پمپ خلاء
|
真空泵停转,泵头阀自动关闭
پمپ خلاء متوقف می شود، دریچه پمپ به طور خودکار بسته می شود
|
| |
化霜连锁保护:
یخ زدایی محافظ اینترلاک
|
溢流阀关闭无法开启化霜进水阀,阱泵阀开启无法开启化霜进水阀
دریچه سرریز بسته می شود، سپس آب یخ زدایی وارد شیر نمی شود. سپس شیر ورودی آب یخ زدایی را نمی توان شروع کرد.
|
| □ 整机装备 طراحی کل ماشین |
| |
电源:
قدرت
|
3相5线,380 伏
3Ph+N+PE، 380 ولت
|
| |
装机功率:
برق نصب شده
|
25 کیلووات (此为装机功率,并不是运行功率)
25 کیلو وات (این توان نصب شده است، نه قدرت در حال اجرا)
|
| |
压缩空气:
هوای فشرده
|
0.5 × 0.6 مگا پاسکال |
| |
整机结构:
ساختار کل ماشین
|
纵置،前后一体式机架 (便于运输،就位)
موقعیت طولی، قاب یکپارچه جلو و عقب (برای حمل و نقل و قرار دادن آسان)
|
| |
整机尺寸 (mm):
اندازه کل دستگاه
|
(约)长2500×宽1250×高2200
★ 该尺寸为纵置式،也可依据用户要求进行设计.
حدود 2500x1250x2200mm، L*W*H
طولی - واقع شده، طراحی سفارشی در دسترس است
|
| |
整机重量 (کیلوگرم):
وزن دستگاه (کیلوگرم)
|
(约) 3500
حدود 3500
|
| |
设备质保期:
زمان گارانتی:
|
整机质保一年
یک سال پس از پذیرش سایت.
|
