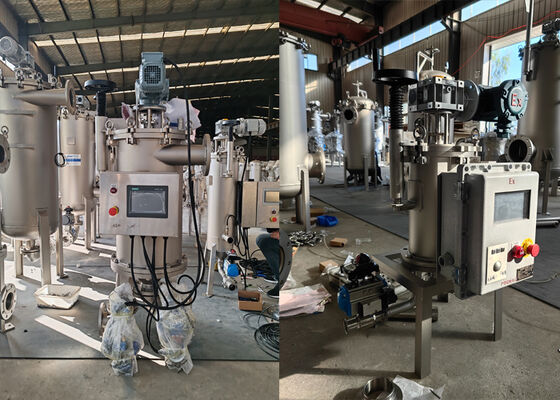

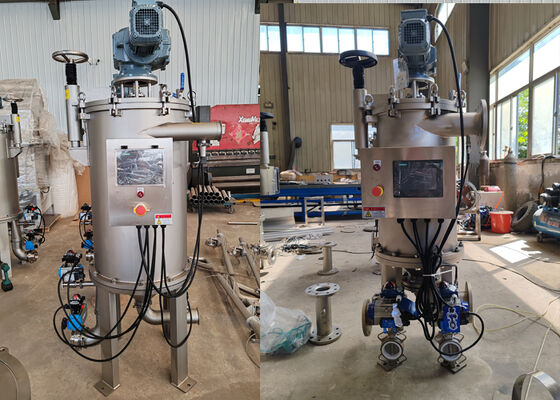

محفظه فیلتر خود تمیز شونده خودکار برای فیلتراسیون صنعتی

مایع از ورودی وارد فیلتر شده و از سطح خارجی عنصر فیلتر به داخل جریان می یابد. انتهای پایین عنصر فیلتر (صفحه سیم گوه ای) به خروجی متصل می شود و مایع از خروجی خارج می شود. هنگامی که مقدار معینی از ناخالصی ها روی سطح عنصر فیلتر (صفحه سیم گوه ای) رهگیری می شود، فرآیند تمیز کردن در زمان ثابت یا با توجه به اختلاف فشار تنظیم شده آغاز می شود. موتور احیا، تیغه خراش دهنده را که به صورت اریب به سطح خارجی عنصر فیلتر متصل شده است، هدایت می کند تا ناخالصی های سطح بیرونی عنصر فیلتر (صفحه سیم گوه ای) را بچرخاند و خراش دهد. ناخالصی ها از سطح عنصر فیلتر (صفحه سیم گوه ای) در امتداد اسکراپر خارج می شوند و همراه با مایع نزولی به پایین فیلتر می افتند. صفحه جاروب چرخان ناخالصی های سنگین را در پایین به داخل محفظه جمع آوری فاضلاب می برد. ناخالصی ها در محفظه جمع آوری فاضلاب و پایین فیلتر جمع می شوند. دریچه تخلیه به طور خودکار در یک زمان ثابت باز می شود تا مایع حاوی ناخالصی های با غلظت بالا از دریچه تخلیه تخلیه شود. در صورت لزوم، مایع باقیمانده تخلیه شده را می توان بازیابی کرد.
