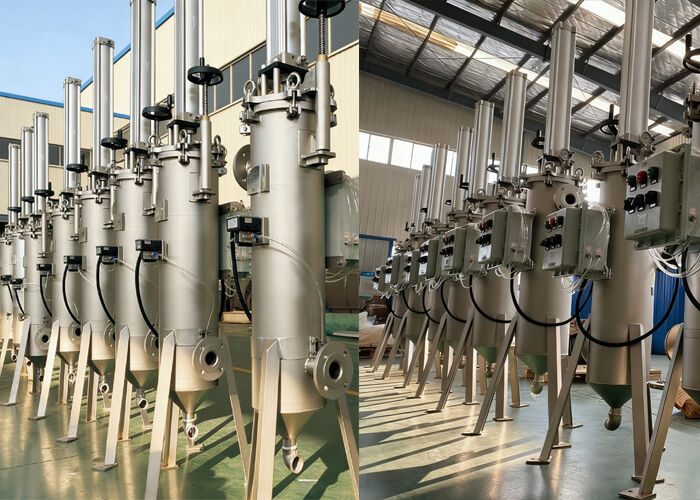

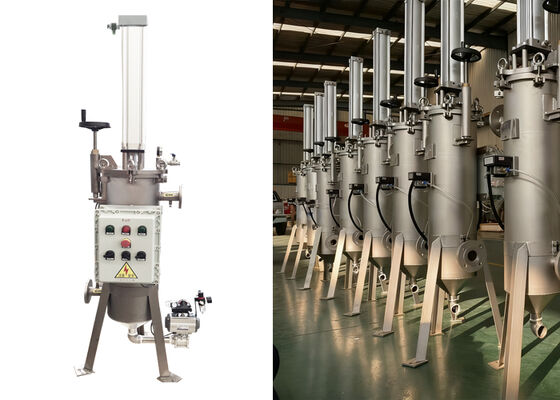

محفظه فیلتر خود تمیز شونده خودکار خراش پنوماتیک



فیلتر خود تمیز شونده اسکراپر پنوماتیک یک واحد فیلتر کننده با راندمان بالا است. این یک ساختار خراش دادن مکانیکی برای پاک کردن خودکار آلاینده‌های ذرات از دیواره داخلی کارتریج فیلتر اتخاذ می‌کند و امکان فیلتراسیون آنلاین بدون وقفه را فراهم می‌کند. این دستگاه که عمدتاً برای شرایط کاری با ویسکوزیته بالا ساخته شده است، می تواند ویسکوزیته مایع تا 800000 mPa·s را با دقت فیلتراسیون بین 50 تا 1500 میکرون تحمل کند. این دستگاه با خراش دادن سریع خاک از روی سطح کارتریج، مایعات را با دقت فیلتر می کند تا مقادیر زیادی از ناخالصی ها را به طور موثر حذف کند، و آن را برای فیلتر کردن آب و مایعات چسبناک مختلف عالی می کند.



[حالت فیلتراسیون]

مایع از طریق ورودی وارد می‌شود. یک اسکراپر دیسکی شکل با فنر روی سطح داخلی عنصر فیلتر فشار می‌دهد و در انتهای بالایی آن قرار می‌گیرد. مایع از اسکراپر عبور می‌کند و از سطح داخلی عنصر فیلتر به بیرون جریان می‌یابد؛ ناخالصی‌ها روی این سطح داخلی به دام می‌افتند، در حالی که مایع فیلتر شده به تدریج از درون فیلتر خارج می‌شود. افزایش فشار دیفرانسیل؛ در نتیجه، عنصر فیلتر یا با رسیدن به آستانه فشار دیفرانسیل از پیش تعیین شده یا در فواصل زمانی برنامه ریزی شده تمیز می شود.



[حالت تمیز کردن]

یک سیلندر پنوماتیک اسکراپر را در یک حرکت عمودی رفت و برگشتی برای تمیز کردن عنصر فیلتر به حرکت در می آورد. در طول حرکت رو به پایین، ناخالصی ها توسط اسکراپر به سمت پایین محفظه فیلتر رانده می شوند، جایی که ناخالصی های با چگالی بالا در محفظه جمع آوری کثیف ته نشین می شوند. در طول حرکت به سمت بالا، ناخالصی های باقیمانده فیلتر به سمت بالا رانده می شوند و ناخالصی ها به سمت بالا هدایت می شوند. سپس ناخالصی ها توسط مایع جاری شسته می شوند، پس از عبور از لیسه، به سطح داخلی عنصر فیلتر برمی گردند، و متعاقباً در طول حرکت رو به پایین بعدی خراشیده می شوند.



[حالت تخلیه]

پس از چندین چرخه تمیز کردن، هنگامی که ناخالصی ها به حجم معینی انباشته شدند، دریچه تخلیه به طور دوره ای باز می شود تا مایع زباله حاوی غلظت بالایی از ناخالصی ها خارج شود؛ در صورت لزوم، این ناخالصی ها نیز ممکن است بازیابی شوند.



مدل فیلتر	قطر داخلی فیلتر.	ارتفاع فیلتر	ضخامت	دقت فیلتراسیون
HT-D219	250 میلی متر	1000 میلی متر	3 میلی متر	20 میکرون
HT-D273	300 میلی متر	1450 میلی متر	4 میلی متر
HT-D450	500 میلی متر	1750 میلی متر	6 میلی متر



1) باز شدن شکاف با دقت بالا: حداقل. شکاف 20 میکرون
2) درجه اتوماسیون بالا: که می تواند به طور مداوم به صورت آنلاین کار کند، بدون تمیز کردن دستی مکرر.
3) ساختار فولاد ضد زنگ: جلوگیری از خوردگی و زنگ زدگی.
4) بدون مواد مصرفی یکبار مصرف: در هزینه رسانه فیلتر و هزینه محیط صرفه جویی کنید.
