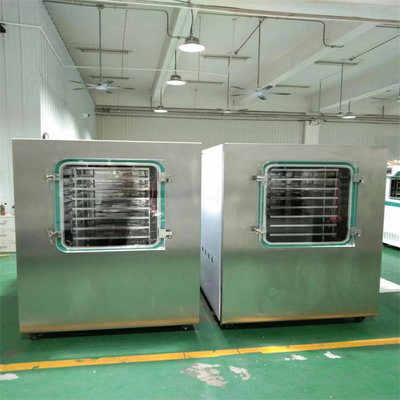

HT-300FDAفریز خشک کنهدف:
خشک کن انجمادی خلاء به طور گسترده در پزشکی، داروسازی، تحقیقات بیولوژیکی استفاده می شود.شیمیاییصنعت، غذا و سایر زمینه ها. محصولات یخ زده به راحتی برای مدت طولانی نگهداری می شوند. پس از افزودن آب، آنها می توانند به حالت قبل از خشک کردن منجمد برگردند و ویژگی های بیوشیمیایی اولیه را حفظ کنند.
HT-300FDA Freeze Dryer ویژگی های اصلی
* درب شفاف سطل خشک کن از مواد اکریلیک هوانوردی بدون چسبندگی، استحکام بالا و بدون نشتی ساخته شده است. فرآیند تغییر مواد را می توان به وضوح در طول عملیات مشاهده کرد.
* کمپرسور مارک وارداتی، پایدار و کم صدا.
* برندپمپ خلاءبا سرعت پمپاژ بالا و صدای کم
* پیشخشک کردن انجمادیدر محل انجام می شود، که عملیات دست و پا گیر در فرآیند خشک کردن را کاهش می دهد و خودکارسازی فرآیند خشک کردن انجمادی را تحقق می بخشد.
* رابط پنجره عملیات را شبیه سازی کنید، وضعیت عملکرد هر جزء را به وضوح منعکس کنید، و پارامترهای عملیات فعلی هر قسمت را به صورت دیجیتال نمایش دهید.
* روغن سیلیکون به عنوان محیط گردش، با دقت کنترل دمای بالا، اختلاف دمای قفسه ≤ 1 ℃ و اثر خشک کردن یکنواخت استفاده می شود.
* دمای قبل از انجماد قفسه قابل تنظیم، کنترل، چنگ زدن، آزمایش آزمایشی و فرآیند تولید است.
* طراحی جداسازی محفظه خشک و محفظه تله سرد نه تنها استاندارد دستگاه آزمایشی درجه دارو را تحقق می بخشد، بلکه راندمان و ظرفیت جذب آب را نیز تا حد زیادی بهبود می بخشد.
* مجموعه های متعددی از برنامه ها را می توان ذخیره کرد. هر برنامه را می توان برای تنظیم بخش پیش انجماد و بخش خشک کردن برنامه ریزی کرد. پارامترهای برنامه را می توان در طول کار خشک کن انجمادی تغییر داد و منحنی خشک کردن و داده ها را می توان ثبت کرد.
عملکرد صفحه نمایش لمسی 10 اینچی، کنترل کننده صنعتی PLC، منحنی خشک کردن صفحه نمایش؛
Ø تغییر شکل سینی مربعی آسان نیست، کار با آن آسان است و آسان استتمیز;
Ø مجهز به تورمدریچه، که می تواند با گاز بی اثر خشک پر شود.
Ø سطح کاربر و رمز عبور را می توان برای مدیریت عملیات غیرمتمرکز تنظیم کرد.
پس از خشک شدن می توان آن را با نیتروژن یا گاز بی اثر برای ذخیره سازی پر کرد.
Ø سیستم کنترل اتوماتیک خشک کن انجمادی:
Øسیستم کنترل گرمایش لایه تخته:
حفاظت از چرخه حرارتی، مواد گرمایشی ویژه، الگوریتم کنترل PID فازی.
الگوریتم کنترل بهینه منحنی خشک کردن انجمادی می تواند میزان گرمایش نمونه ها را در مراحل تصعید و خشک کردن تحلیلی کنترل کند.
استفاده از یک صفحه نمایش لمسی صنعتی، با تعامل خوب انسان و ماشین، به راحتی قابل درک است و می توان آن را به راحتی بدون نیاز به کتابچه راهنمای کاربر کار کرد.
Øانتخاب حالت دستی و خودکار:
حالت دستی برای بررسی پارامترهای فرآیند (مداخله قوی انسانی) و حالت خودکار در مرحله بلوغ فرآیند استفاده می شود. یک عملیات کلیدی ساده و راحت است.
Øسیستم ثبت اطلاعات:
سیستم ضبط هوشمند داده ها می تواند داده های عملیات اجزای مختلف را در زمان واقعی ضبط کند و منحنی ها را تولید کند و داده ها را در همه جا از طریق رایانه و عملیات مختلف مرور و چاپ کند که برای بهینه سازی فرآیند و تأیید اثر خشک کردن راحت است.
ذخیره سازی پایگاه داده کامپیوتر مقدار داده های ذخیره شده مربوط به ظرفیت قابل استفاده هارد دیسک کامپیوتر (اختیاری) است.
Øحالت یخ زدایی:
یخ زدایی الکتریکی تله سرد سرعت یخ زدایی و ایمنی را از طریق دو حالت کنترل دما و زمان بهبود می بخشد.
Øعملکردهای اختیاری (به طور جداگانه شارژ می شود):
سیستم تنظیم خلاء: درجه خلاء در طول فرآیند تصعید و خشک کردن تحلیلی تنظیم می شود تا از ایجاد کف، دمیدن بطری و تسریع راندمان انجماد-خشک کردن مواد خاص جلوگیری شود. (اختیاری)
رابط سیستم هوادهی فشار منفی اختیاری، عنصر فیلتر داخلی 0.2 میکرومولار برای کاهش آلودگی ثانویه نمونه ها، و نیتروژن یا گاز بی اثر را می توان پر کرد. (اختیاری)
* صفحه نمایش رنگی بزرگ 10 اینچی کار با تجهیزات را آسان تر می کند (اختیاری).
ترمینال کامپیوتر (کامپیوتر) می تواند از راه دور وضعیت عملکرد تجهیزات را با حداکثر فاصله نظارت 1.5 کیلومتر (اختیاری) نظارت کند و منحنی خشک کردن انجمادی و داده ها را چاپ کند (اختیاری)
*تابع قضاوت نقطه پایانی خشک کردن انجماد. (اختیاری)
*تابع آزمون نقطه یوتکتیک. (اختیاری)
* سطح کاربر و رمز عبور را می توان برای مدیریت عملیات غیرمتمرکز تنظیم کرد.
* برای نگهداری پس از خشک شدن می توان آن را با نیتروژن یا گاز بی اثر پر کرد.
پمپ وکیوم مارک وارداتی (اختیاری)؛
تراکم آب سرد، دمای پایدارتر، تحت تاثیر دمای محیط قرار نمی گیرد (اختیاری).
عملکرد کالیبراسیون (اختیاری):
دما و خلاء را می توان برای اطمینان از صحت مقادیر اندازه گیری شده برای استفاده طولانی مدت کالیبره کرد.
تابع پرس و جو منحنی خشک کردن انجمادی (منحنی دما و خلاء را می توان برای تسهیل بهینه سازی فرآیند و تأیید اثر خشک کردن انجمادی جستجو کرد).

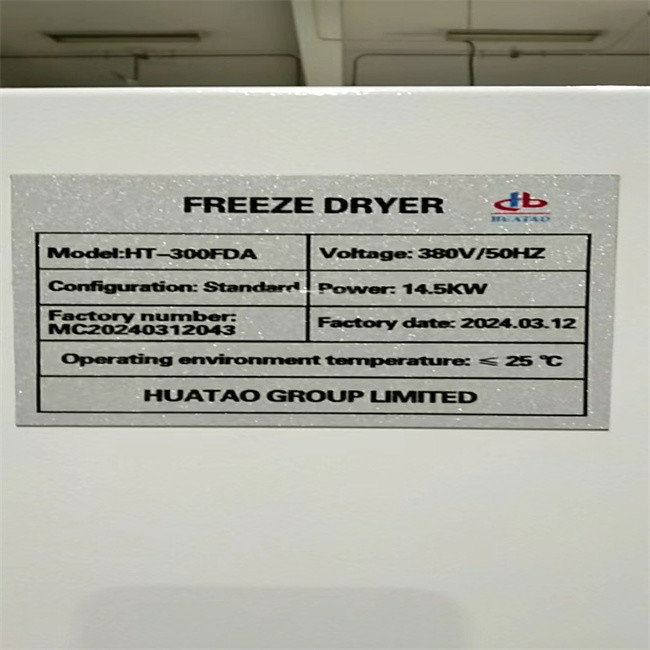

برگه اطلاعات فنی فریز خشک کن HT-300FDA:
| |
项目 آیتم |
فریز خشک کن HT-300FDA |
|
干燥室
|
干燥面积منطقه خشک کردن انجماد |
3.15 |
| 隔板层数لایه های قفسه |
7+1 |
|
隔板温度范围
محدوده دمای قفسه
|
-50℃-+70℃(空载) |
|
隔板温差
خطای دمای قفسه
|
±1℃ (平衡时 ) |
|
隔板间距
فاصله قفسه
|
70 میلی متر |
|
隔板尺寸
اندازه قفسه
|
500mm*900mm*18mm |
|
捕水冷阱
|
冷阱最低温度
حداقل دمای کندانسور
|
≤-75 ℃ |
|
捕水能力
قابلیت جذب آب
|
60 کیلوگرم |
|
盘装液体
مواد مایع
|
31.5 لیتر (按照厚度10mm 计算) |
|
基本参数
|
极限真空度
درجه خلاء نهایی
|
≤5Pa(极限显示0.1pa) |
|
冷却方式
سبک خنک کننده
|
风冷:通风良好室温≤25℃
خنک کننده هوا: تهویه مناسب، دمای اتاق ≤ 25 ℃
|
|
结构标准
ساختار استاندارد
|
技术参数
پارامترهای فنی
|
备注
اظهارات
|
| 基础设施زیرساخت |
|
搁板有效面积
منطقه موثر قفسه
|
3.15 |
|
|
最大捕水量
حداکثر آبگیری
|
60 کیلوگرم / £ |
|
|
电源
منبع تغذیه
|
380 ولت / 50 هرتز |
|
|
外形尺寸
شکل
|
2550*1200*1850 میلی متر |
|
|
最大盘装液体
بزرگترین ظرف مایع
|
31.5 لیتر |
|
|
装机功率
برق نصب شده
|
14.5 کیلووات |
380 ولت / 50 هرتز |
|
整机结构
ساختار کل ماشین
|
一体式
اسپری قطعه
|
|
|
箱体外包
مورد برون سپاری
|
喷塑
اسپری رنگ
|
|
|
重量
وزن
|
1500 کیلوگرم |
|
| 仓体(干燥室)بدنه سطل (محفظه خشک کن) |
|
仓体材料
مواد بدن سطل
|
SUS304/厚 5mm |
|
|
门锁方式
نوع قفل درب
|
手柄门锁
قفل درب دستگیره
|
|
|
开启角度
زاویه باز شدن
|
110 تومان |
|
|
仓门材料
مصالح درب انبار
|
اکریلیک |
|
|
保温材料
مواد حفظ حرارت
|
聚氨酯发泡+保温材料
聚氨酯发泡+保温材料
فوم پلی اورتان + مواد عایق
|
|
| 板层 قفسه |
|
板层材质
مواد لایه لایه
|
SUS304 |
|
|
板层数目 (块)
تعداد لایه ها (بلوک)
|
7+1 |
|
|
不锈钢托盘
سینی استیل ضد زنگ
|
SUS304 |
|
|
板层间距
فاصله لایه ای
|
70 میلی متر |
|
|
板层尺寸(长*宽*高)
اندازه ورق فاصله لایه (طول*عرض*ارتفاع)
|
500mm*900mm |
|
|
板层最低温度
کمترین دمای صفحه
|
-50 درجه سانتیگراد |
|
|
板层最高温度
حداکثر دما از
|
+70 درجه سانتیگراد |
|
|
板层温度均匀性
یکنواختی دما از
|
±1℃ (平衡后) |
|
|
加热功率
قدرت گرمایش
|
3Kw/220V/50Hz |
|
|
板层平整度
صافی لایه تخته
|
±0.5mm/m |
|
|
防护栏
حصار محافظ
|
板层的侧面,背面装有防护栏,以
防止托盘超出板层之外
نرده های محافظ در کناره ها و پشت لایه تخته تعبیه شده است تا از فراتر رفتن سینی از لایه تخته جلوگیری شود.
|
|
| 捕水仓(冷阱)مخزن آب گرفتن (تله سرد) |
|
捕水仓材料
مواد مخزن آب گرفتن
|
SUS304 |
|
|
捕水仓形状
شکل تله
|
圆形
دایره ای
|
|
|
盘管材料
مواد کویل
|
紫铜管
لوله مسی
|
|
|
盘管形式
فرم کویل
|
盘管
سیم پیچ
|
|
|
除霜方式
روش یخ زدایی
|
电化霜
یخ زدایی برق
|
|
|
温度传感器
سنسور دما
|
Pt100 |
|
|
最大捕水量
حداکثر آبگیری
|
60 کیلو گرم |
|
|
冷阱最低温度
حداقل دمای تله سرد
|
75-℃ (空载) |
|
| 制冷机组واحدهای تبرید |
|
压缩机型号及数量
نوع و مقدار کمپرسور
|
法国泰康TAG2522Z
تایکانگ فرانسه TAG2522Z
|
两台 |
|
压缩机型号及数量
نوع و مقدار کمپرسور
|
8.8 کیلووات (2 台) |
|
|
机组功率
توان واحد
|
混合环保制冷剂
مبردهای مخلوط سازگار با محیط زیست
|
适量 |
|
制冷剂
مبرد
|
定制
سفارشی سازی
|
2 |
|
散热器
رادیاتور
|
派尔克
پارکر
|
1 |
|
储液器
مخزن
|
丹佛斯083S
Danfoss083s
|
2 |
|
干燥过滤器
فیلتر خشک کن
|
卓尔55824
Zhuoer 55824
|
1 |
|
油分离器
روغنجداکننده
|
浙江圣松40D
ژجیانگ شنگ سونگ 40D
|
2 |
|
板式换热器
مبدل حرارتی صفحه ای
|
丹佛斯手动 KP5+自动 KP5
KP5 دستی دانفوس + KP5 اتوماتیک
|
各1个 |
|
压力控制器
کنترل کننده فشار
|
丹佛斯
دانفوس
|
2 |
|
电磁阀
شیر برقی
|
瑞士 BAR35++
BAR35++ سوئیس
|
4 |
|
高压表
گیج فشار بالا
|
丹佛斯
دانفوس
|
3 |
|
膨胀阀
شیر انبساط
|
Φ10,φ8,φ12 |
适量
مقدار مناسب
|
| 真空系统سیستم جاروبرقی |
|
真空泵型号
نوع پمپ خلاء
|
Bsv系列 (浙江)
سری Bsv (ژجیانگ)
|
1 台 |
|
真空传感器
سنسور خلاء
|
成都睿宝
چنگدو رویبائو
|
|
|
极限真空度
خلاء نهایی
|
≤5Pa(真空度可控制،防止物料吹瓶起泡)
≤ 5Pa (درجه خلاء قابل کنترل برای جلوگیری از کف کردن مواد در هنگام دمیدن بطری)
|
空载 |
| 循环系统سیستم گردش خون |
|
管道材料
مواد لوله کشی
|
SUS304不锈钢管
لوله فولادی ضد زنگ SUS304
|
|
|
循环泵
پمپ گردشی
|
丹麦格兰富
دانمارک GRUNDFOS
|
1 |
|
循环流体采用
استفاده از سیال در گردش
|
硅油
روغن سیلیکون
|
|
|
加热速率
نرخ گرمایش
|
＞1℃/دقیقه |
|
|
加热方式
حالت گرمایش
|
电加热管1kw/根
لوله گرمایش الکتریکی 1 کیلووات / قطعه
|
3 |
|
温度计算方式
روش محاسبه دما
|
PID |
|
|
管道材料
مواد لوله کشی
|
SUS304不锈钢管
SUS304不锈钢管
لوله فولادی ضد زنگ SUS304
|
|
|
10寸彩色触摸屏控制،可储存上千种程序،每个程序可程序化设定预冻段和干燥段،冷冻干燥机在运行过程中可修改程序参数,并记录最后的干燥曲线.可显示样品温度曲线,隔板温度曲线,冷阱温度曲线及真空度曲线.可以实现U 盘导出冻干工艺数据.在计算机上查看冻干数据.各种保护控制与报警功能.
کنترل صفحه نمایش لمسی رنگی 10 اینچی، می تواند چندین برنامه را ذخیره کند، هر برنامه را می توان برای تنظیم بخش های قبل از انجماد و خشک کردن برنامه ریزی کرد. دستگاه خشک کن انجمادی می تواند پارامترهای برنامه را در حین کار تغییر دهد و منحنی خشک شدن نهایی را ثبت کند. می تواند منحنی دمای نمونه، منحنی دمای پارتیشن، منحنی دمای تله سرد و منحنی درجه خلاء را نمایش دهد. امکان صادرات داده های فرآیند خشک کردن انجمادی از درایو USB وجود دارد. مشاهده داده های خشک کردن انجماد در رایانه. عملکردهای مختلف کنترل حفاظتی و زنگ هشدار.
|
|
控制软件
نرم افزار کنترل
|
پکن
|
1 |
|
液晶屏
صفحه نمایش LCD
|
昆仑通态10寸
Kunlun Tongshi 10 اینچی
|
1 |
| PLC |
台湾永宏
تایوان یونگ‌هونگ
|
1 |
|
开关电源
نرم افزار کنترل
|
HF100W-TA |
1 |
|
32A 空开
سوئیچ هوا 32A
|
GHNTDZ47LE-40 |
1 |
|
真空泵电源插座
پریز برق پمپ خلاء
|
AC30-16A |
1 |
|
固态继电器
رله حالت جامد
|
MGR-1D4825 |
3 |
|
交流接触器
کنتاکتور AC
|
施耐德 LC1-D1810/1210
اشنایدر LC1-D1810/1210
|
4 |
|
12P端子
ترمینال 12P
|
TB-2512L |
1 |
|
温度传感器
سنسور دما
|
PT100 |
8
|
